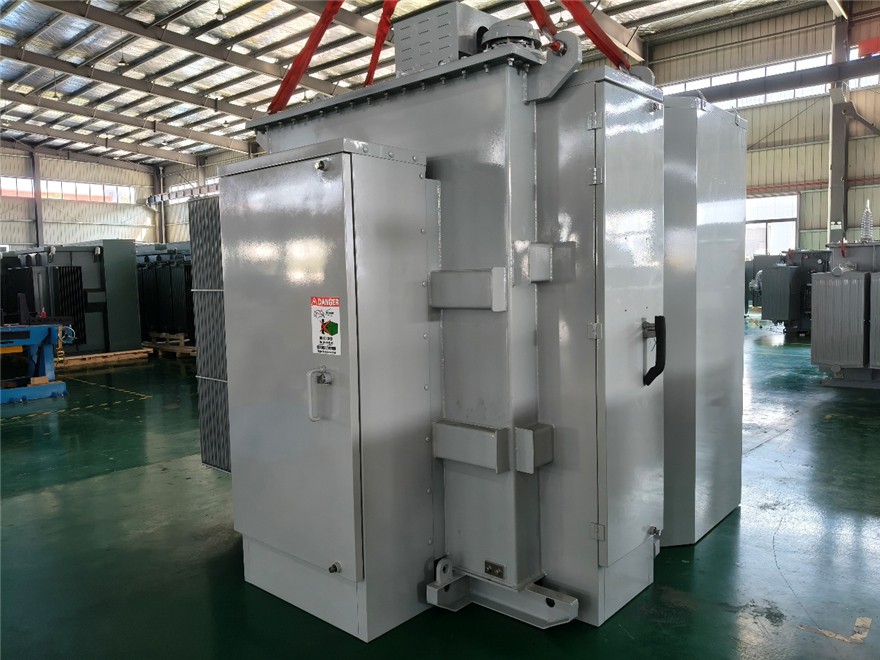

2000 kVA விநியோக துணை மின்நிலைய மின்மாற்றி-44/0.48 kV|கனடா 2025

01 பொது

1.1 திட்டப் பின்னணி

2000 kVA துணை மின்நிலைய மின்மாற்றி 2025 இல் கனடாவிற்கு வழங்கப்பட்டது. மின்மாற்றியின் மதிப்பிடப்பட்ட ஆற்றல் ONAN குளிர்ச்சியுடன் 2000 kVA ஆகும். முதன்மை மின்னழுத்தம் ±2*2.5% தட்டுதல் வரம்பில் (NLTC) 44 kV ஆகும், இரண்டாம் நிலை மின்னழுத்தம் 0.48Y/0.277 kV ஆகும், அவை Dyn1 இன் வெக்டர் குழுவை உருவாக்கியது.

நெகிழ்வான வடிவமைப்பு மற்றும் உயர் உற்பத்தித் தரத்துடன், SCOTECH ஆல் தயாரிக்கப்படும் துணை மின்நிலைய மின்மாற்றிகள் பல்வேறு வாடிக்கையாளர் தேவைகளை திறம்பட பூர்த்தி செய்கின்றன. நம்பகமான ஆற்றல் மாற்றம் மற்றும் விநியோகத்தை வழங்குவதோடு கூடுதலாக, இந்த மின்மாற்றிகள் ஆர்க் ஃபிளாஷ் அபாயங்களைக் குறைப்பதற்கும் சுற்றுச்சூழல் பாதிப்பைக் குறைப்பதற்கும் மேம்பட்ட வடிவமைப்புகளைக் கொண்டுள்ளன. தனித்துவமான பணிச்சூழலுக்கு ஏற்ப, அதிக-உயர நிலைமைகள் மற்றும் குறிப்பிட்ட செயல்திறன் தேவைகள் உட்பட, குறிப்பிட்ட செயல்பாட்டுக் காட்சிகளுக்கு அவை வடிவமைக்கப்படலாம். முதன்மை அல்லது இரண்டாம் நிலை விநியோக அமைப்புகளில் தடையற்ற ஒருங்கிணைப்பை உறுதி செய்யும், மேல்{4}}மவுண்டட் அல்லது சைடுவால்{5}}பவுன்ட் புஷிங்ஸ் போன்ற பல்வேறு இன்சுலேஷன் இணைப்பு விருப்பங்களிலிருந்து பயனர்கள் தேர்வு செய்யலாம்.

நகர்ப்புற கட்டங்கள், தொழில்துறை மின் வசதிகள் அல்லது பெரிய உள்கட்டமைப்பு திட்டங்கள் எதுவாக இருந்தாலும், துணை மின்நிலைய மின்மாற்றிகள் திறமையான, பாதுகாப்பான மற்றும் சுற்றுச்சூழலுக்கு உகந்த ஆற்றல் மேலாண்மை தீர்வுகளை வழங்குகின்றன-நவீன மின் நெட்வொர்க்குகளின் மூலக்கல்லாகும்.

1.2 தொழில்நுட்ப விவரக்குறிப்பு

2000 kVA துணை மின்நிலைய மின்மாற்றி விவரக்குறிப்புகள் வகை மற்றும் தரவுத் தாள்

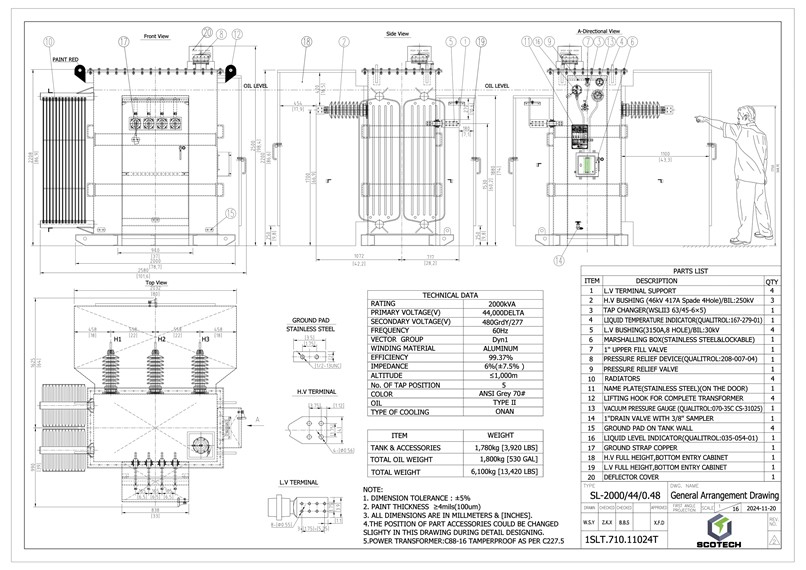

1.3 வரைபடங்கள்

2000 kVA துணை மின்நிலைய மின்மாற்றி வரைபடம் வரைதல் மற்றும் அளவு.

02 உற்பத்தி

2.1 கோர்

பொதுவான மைய கட்டமைப்புகளில் மூன்று-கட்டம் மூன்று-கால் மற்றும் மூன்று{2}}கட்டம் ஐந்து-கால் வடிவமைப்புகள் அடங்கும். மூன்று{5}}கட்டம் மூன்று-லெக் கோர் அதன் கச்சிதமான கட்டமைப்பு மற்றும் செலவு-செயல்திறனுக்காக பரவலாகப் பயன்படுத்தப்படுகிறது, அதே சமயம் மூன்று-ஃபேஸ் ஐந்தின்-லெக் கோர் அதிக நிலைத்தன்மையையும் குறைந்த ஃப்ளக்ஸ் கசிவையும் வழங்குகிறது, இது மிகவும் சிக்கலான சக்தி தேவைகளுக்கு ஏற்றது.

டிரான்ஸ்ஃபார்மர் கோர்கள் பொதுவாக மெல்லிய எஃகுத் தாள்கள் மூலம் சுழல் மின்னோட்ட இழப்பைக் குறைப்பதற்காக நுணுக்கமாக வடிவமைக்கப்பட்ட லேமினேட் கட்டமைப்புகளைக் கொண்டுள்ளன. சிலிக்கான் எஃகு, உயர்{2}}சிலிக்கான் உலோகக்கலவைகள் மற்றும் -சார்ந்த எலக்ட்ரிக்கல் ஸ்டீல் போன்ற உயர்-தர பொருட்கள் காந்த ஊடுருவலை மேம்படுத்தவும் இழப்புகளைக் குறைக்கவும் பயன்படுத்தப்படுகின்றன. உயர்ந்த வடிவமைப்பு பல்வேறு செயல்பாட்டு நிலைமைகளின் கீழ் நிலைத்தன்மை மற்றும் செயல்திறனை அதிகரிப்பது மட்டுமல்லாமல், செயல்பாட்டு செலவுகளைக் குறைக்கிறது மற்றும் மின்மாற்றியின் எதிர்ப்பை குறுகிய சுற்றுகள் மற்றும் அதிக சுமைகளுக்கு பலப்படுத்துகிறது.

2.2 முறுக்கு

துணை மின்நிலைய மின்மாற்றிகள் ஒரு செவ்வக சுருள் உள்ளமைவைப் பயன்படுத்துகின்றன, இதில் கம்பி -உயர் மின்னழுத்த முதன்மை முறுக்குகள் மற்றும் தாள்{2}}காயம் இரண்டாம் நிலை முறுக்குகள் ஆகியவை அடங்கும். இந்த அதிநவீன வடிவமைப்பு குறுகிய சுற்றுகளிலிருந்து அச்சு அழுத்தத்தைக் குறைக்கிறது, அதே நேரத்தில் குழாய் இணைப்புகளின் பயனுள்ள காந்த சமநிலையை உறுதி செய்கிறது.

மேம்பட்ட முறுக்கு இயந்திரங்களைப் பயன்படுத்தி சுருள்கள் துல்லியமாக வடிவமைக்கப்பட்டுள்ளன, இது துல்லியமான பதற்றத்தைக் கட்டுப்படுத்துதல் மற்றும் உகந்த மின்கடத்தியின் இருப்பிடத்தை செயல்படுத்துகிறது, இதன் மூலம் குறுகிய-சுற்று வலிமை மற்றும் செயல்பாட்டுத் திறனை மேம்படுத்துகிறது. உயர்-தரமான வைர-பேட்டர்ன் எபோக்சி-கோடட் பேப்பர் இன்சுலேஷன் முறுக்கு முழுவதும் பயன்படுத்தப்படுகிறது, இது தீவிரமான அழுத்த புள்ளிகளில் வலுவூட்டப்பட்ட கட்டமைப்பு ஒருமைப்பாடு மற்றும் சிறந்த மின் காப்பு ஆகியவற்றை வழங்குகிறது. இந்த புதுமையான வடிவமைப்பு குளிரூட்டும் திரவத்தின் திறமையான சுழற்சியை எளிதாக்குகிறது, உகந்த இயக்க வெப்பநிலையை பராமரிக்கிறது.

கவனமாகக் கணக்கிடப்பட்ட ஹைட்ராலிக் அழுத்தத்தின் கீழ் சுருள் அசெம்பிளிகள் கடுமையான வெப்ப-குணப்படுத்தும் செயல்முறைக்கு உட்படுகின்றன, குறுகிய சுற்றுகளின் போது உருவாகும் சக்திகளைத் தாங்கும் வகையில் கூறுகளை திடப்படுத்துகின்றன. இந்த நுணுக்கமான பொறியியல் மின்மாற்றி சுருள்கள் சிறந்த செயல்திறன் மற்றும் நம்பகத்தன்மையை வழங்குவதை உறுதிசெய்கிறது, இது மின்சார விநியோக அமைப்பின் ஒட்டுமொத்த நிலைத்தன்மைக்கு கணிசமாக பங்களிக்கிறது.

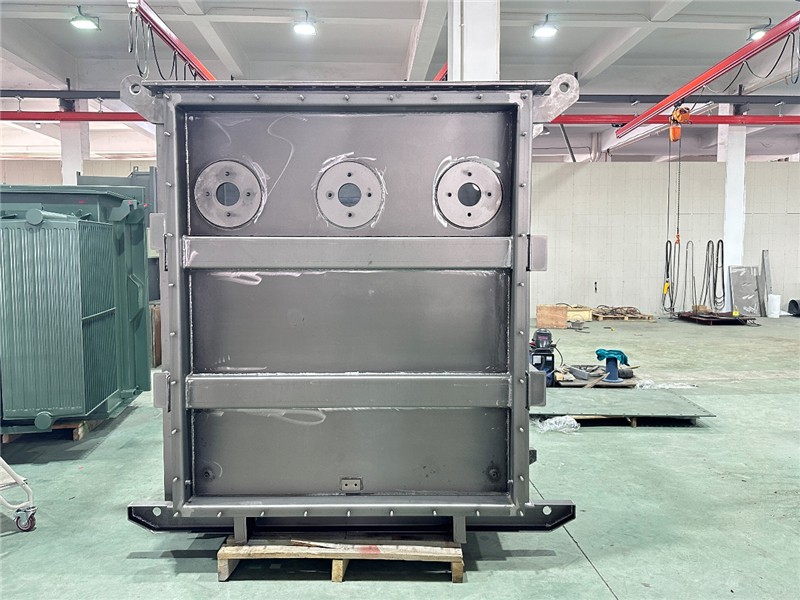

2.3 தொட்டி

டிரான்ஸ்ஃபார்மர் டாங்கிகள் விதிவிலக்கான வலிமை, ஆயுள் மற்றும் கையாளுதல், நிறுவுதல் மற்றும் பராமரிப்பின் எளிமைக்காக வடிவமைக்கப்பட்டுள்ளன. துல்லியமாக-வெட்டப்பட்ட, சூடான{2}}உருட்டப்பட்ட, ஊறுகாய் மற்றும் எண்ணெய் தடவிய எஃகு மூலம் கட்டப்பட்ட இந்த தொட்டிகள், கட்டமைப்பு ஒருமைப்பாடு மற்றும் நீண்ட ஆயுளை உறுதி செய்வதற்காக உன்னிப்பாக பற்றவைக்கப்படுகின்றன. மின்மாற்றியின் செயல்பாட்டிற்கு முக்கியமான இன்சுலேடிங் திரவம் மற்றும் பிற உள் கூறுகளுக்கு வலுவான பாதுகாப்பை வழங்கும் வகையில் அவை வடிவமைக்கப்பட்டுள்ளன.

தொட்டிகள் கடுமையான வடிவமைப்பு சோதனைக்கு உட்படுகின்றன, நிரந்தர சிதைவை அனுபவிக்காமல் 7 psig வரை அழுத்தத்தை தாங்கும் திறனை நிரூபிக்கின்றன மற்றும் 15 psig சிதைவு ஆபத்து இல்லாமல். இந்த கடுமையான சோதனையானது, டாங்கிகள் சவாலான செயல்பாட்டு நிலைமைகளைத் தாங்கும் என்பதை உறுதிசெய்கிறது, இதன் மூலம் மின்மாற்றி அமைப்பின் ஒட்டுமொத்த நம்பகத்தன்மை மற்றும் பாதுகாப்பை மேம்படுத்துகிறது. புதுமையான வடிவமைப்பு மற்றும் உயர்-தரமான பொருட்கள் மூலம், துணை மின்நிலைய மின்மாற்றிகளின் செயல்பாடு மற்றும் செயல்திறனைப் பாதுகாப்பதில் இந்தத் தொட்டிகள் முக்கியப் பங்கு வகிக்கின்றன.

2.4 இறுதி சட்டசபை

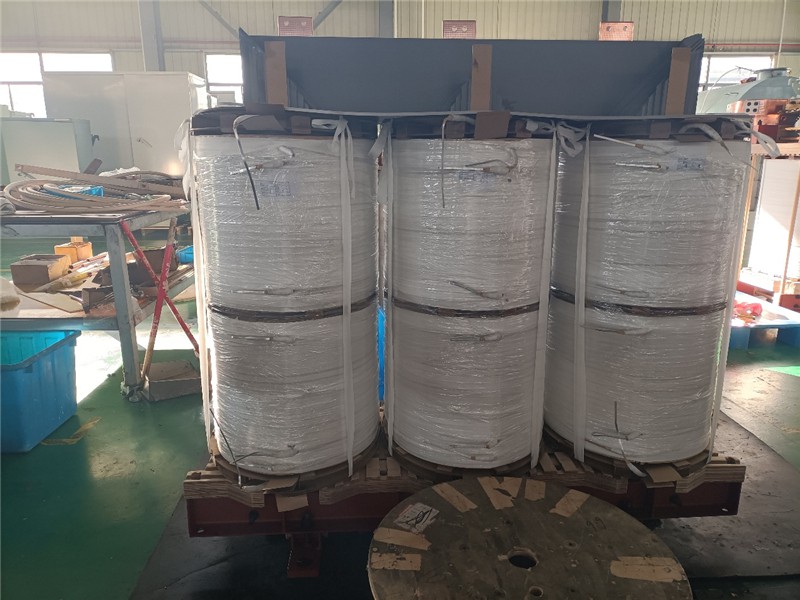

கோர் மற்றும் சுருள் சட்டசபை: முறுக்கு சிதைவைத் தடுக்க, கனமான எஃகு முனைகளால் மையத்தை வலுப்படுத்தவும்.

வெற்றிட செயலாக்கம்: டிரான்ஸ்பார்மரை உலர்த்தி, வெற்றிடத்தின் கீழ் வடிகட்டப்பட்ட இன்சுலேடிங் எண்ணெயை நிரப்பவும், அதே நேரத்தில் ஈரப்பதத்தை வெளியேற்ற இரண்டாம் நிலை முறுக்குகளை ஆற்றவும்.

தொட்டி நிறுவல்: பயனுள்ள வெப்பச் சிதறலுக்கு சீல் செய்யப்பட்ட எண்ணெய் தொட்டியை நிறுவவும்.

மின் இணைப்பு: உயர் மற்றும் குறைந்த மின்னழுத்த பக்கங்களை வெளிப்புற விநியோக அமைப்புடன் இணைக்கவும்.

எண்ணெய் நிரப்புதல் மற்றும் சிகிச்சை: உயர்-தரமான இன்சுலேடிங் எண்ணெயை மின்மாற்றி தொட்டியில் செலுத்தி, எண்ணெயின் இன்சுலேடிங் பண்புகளை உறுதிசெய்ய வாயுவை நீக்கும் சிகிச்சையை மேற்கொள்ளுங்கள்.

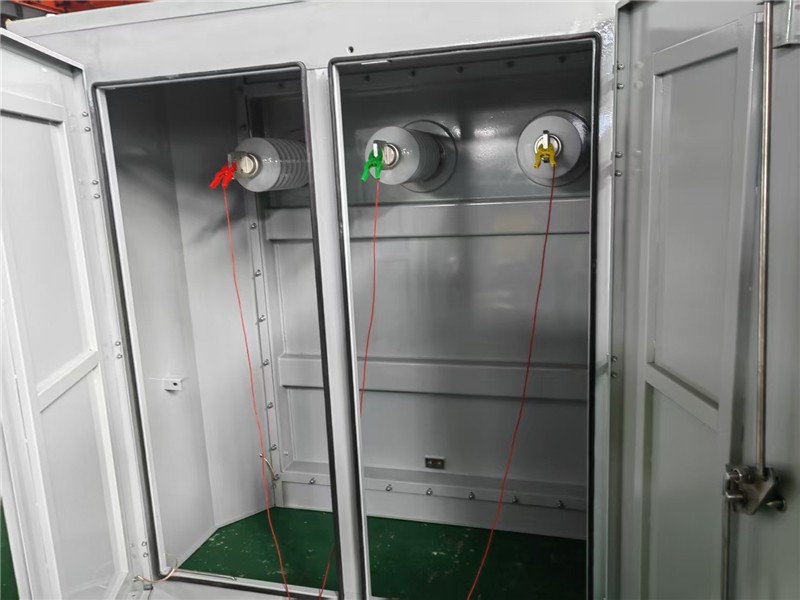

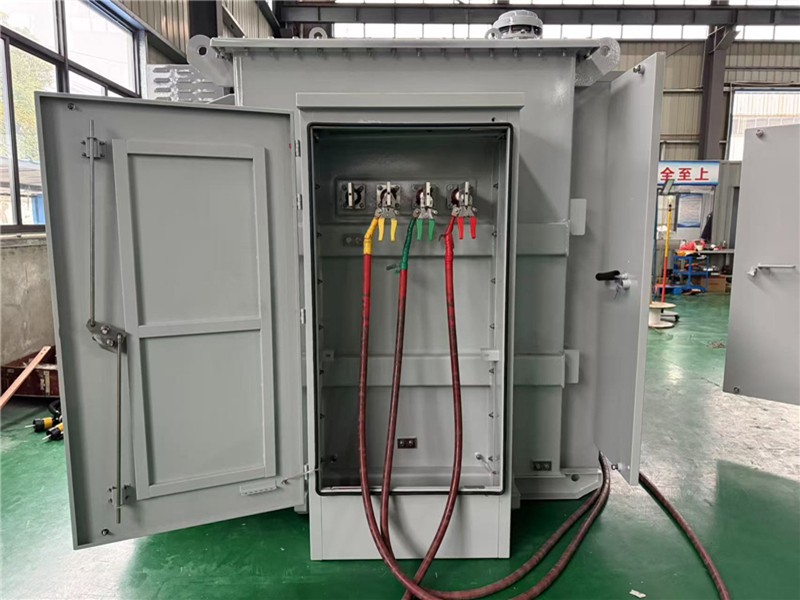

03 சோதனை

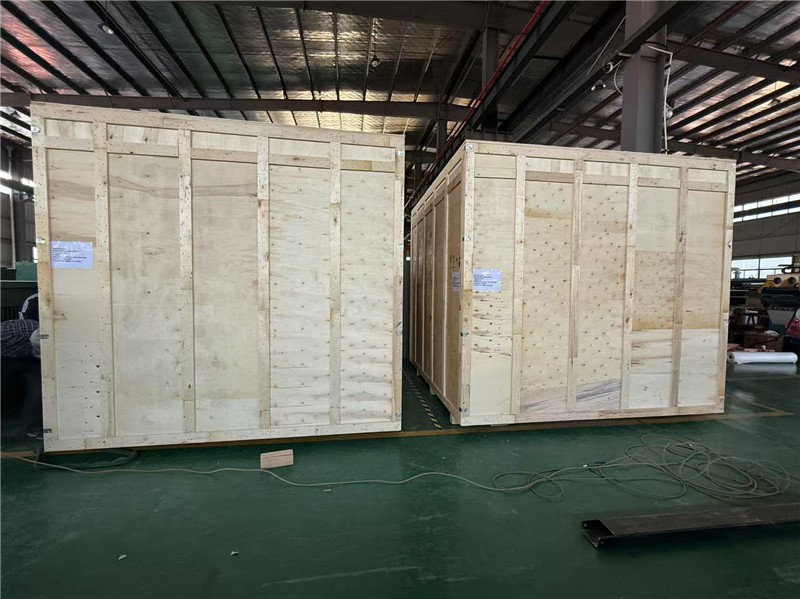

04 பேக்கிங் மற்றும் ஷிப்பிங்

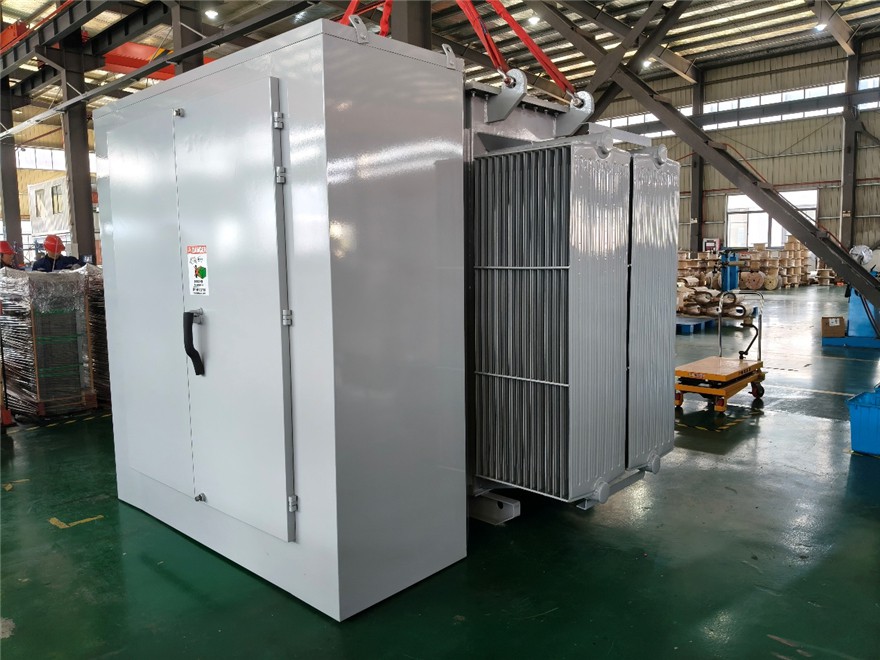

05 தளம் மற்றும் சுருக்கம்

சுருக்கமாக, எங்கள் துணை மின்நிலைய மின்மாற்றிகள் விதிவிலக்கான நம்பகத்தன்மை மற்றும் உயர் செயல்திறனை வழங்க வடிவமைக்கப்பட்டுள்ளன, மேம்பட்ட செயல்திறன் மற்றும் நீடித்த நீடித்து நிலைத்தன்மையுடன் உங்கள் கட்டத்தை மேம்படுத்துகிறது. அதிநவீன தொழில்நுட்ப கண்டுபிடிப்புகள் மற்றும் கடுமையான தரக் கட்டுப்பாடு ஆகியவற்றுடன், நவீன உள்கட்டமைப்புக்கான தடையற்ற மற்றும் நிலையான ஆற்றல் விநியோக தீர்வுகளை நாங்கள் உறுதிசெய்கிறோம். எங்கள் தயாரிப்புகளைத் தேர்ந்தெடுப்பது என்பது எதிர்கால ஆற்றல் பரிமாற்றத்தின் பாதுகாப்பு மற்றும் நுண்ணறிவைத் தேர்ந்தெடுப்பதாகும். வலுவான ஆற்றல் அமைப்பை உருவாக்க எங்களின் தீர்வுகள் உங்களுக்கு எவ்வாறு உதவும் என்பதை ஆராய எந்த நேரத்திலும் எங்களைத் தொடர்புகொள்ள தயங்க வேண்டாம்.
