மின்மாற்றி உற்பத்தி செயல்முறை ஓட்டத்தின் கண்ணோட்டம்
Jun 04, 2025
ஒரு செய்தியை விடுங்கள்
அறிமுகம்
மின் அமைப்புகளில் ஒரு முக்கியமான அங்கமாக, மின் ஆற்றலின் பரிமாற்றம் மற்றும் விநியோகத்திற்கு மின்மாற்றிகள் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவற்றின் செயல்திறன் மற்றும் தரம் முழு மின் கட்டத்தின் ஸ்திரத்தன்மை மற்றும் பாதுகாப்பை நேரடியாக பாதிக்கிறது. திறமையான செயல்பாடு மற்றும் நீண்ட - கால நம்பகத்தன்மையை உறுதிப்படுத்த, மின்மாற்றிகளின் உற்பத்தி செயல்முறை தரப்படுத்தப்பட்ட நடைமுறைகளை கண்டிப்பாக பின்பற்ற வேண்டும். இந்த கட்டுரை மின்மாற்றி உற்பத்தி செயல்முறையின் சுருக்கமான கண்ணோட்டத்தை வழங்குகிறது, இது ஐந்து முக்கிய நிலைகளில் கவனம் செலுத்துகிறது: கோர், முறுக்கு, தொட்டி, சட்டசபை மற்றும் சோதனை. பொருள் தயாரிப்பு முதல் இறுதி தயாரிப்பு வரை, இது ஒரு மின்மாற்றியின் முழுமையான பயணத்தை தொடக்கத்திலிருந்து முடிக்க கோடிட்டுக் காட்டுகிறது.
I. கோர் செயலாக்கம்: முக்கிய காந்தப் பாய்வு பாதையை உருவாக்குதல்
1. வரையறை
A மின்மாற்றி கோர்அதிக காந்த ஊடுருவலுடன் (சிலிக்கான் எஃகு தாள்கள் போன்றவை) ஃபெரோ காந்த பொருட்களால் ஆன ஒரு முக்கியமான அங்கமாகும், அவை லேமினேட் அல்லது ஒரு காந்த சுற்று உருவாகின்றன. மையமானது காந்தப் பாய்ச்சலுக்கான குறைந்த - தயக்கம் பாதையை வழங்குகிறது மற்றும் முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையில் திறமையான மின்காந்த இணைப்பை எளிதாக்குகிறது.
2. செயல்பாடு
ஒரு காந்தப் பாய்வு பாதையை வழங்குகிறது: கோர் காந்தப் பாய்வுக்கு குறைந்த காந்த எதிர்ப்பைக் கொண்ட ஒரு மூடிய வளையத்தை வழங்குகிறது, இது சுருள்களுக்கு இடையில் காந்த இணைப்பை மேம்படுத்துகிறது.
மின்காந்த தூண்டலை மேம்படுத்துகிறது: மையத்திற்குள் காந்தப்புலத்தை குவிப்பதன் மூலம், மின்மாற்றியில் மின்காந்த தூண்டலின் செயல்திறன் கணிசமாக மேம்படுத்தப்பட்டுள்ளது.
ஆற்றல் இழப்புகளைக் குறைக்கிறது:
உயர் ஊடுருவக்கூடிய பொருட்கள் காந்த தயக்கத்தைக் குறைக்கின்றன.
லேமினேட் கட்டமைப்புகள் எடி தற்போதைய இழப்புகளைக் குறைக்கின்றன.
சரியான கோர் வடிவமைப்பு ஹிஸ்டெரெசிஸ் இழப்பைக் குறைக்கிறது.
கட்டமைப்பு ஆதரவு: சில வடிவமைப்புகளில், மின்மாற்றி முறுக்குகளை ஆதரிப்பதன் மூலம் கோர் ஒரு இயந்திர பாத்திரத்தை வகிக்கிறது.
3. வகைகள்
மின்மாற்றி கோர்களை அவற்றின் அடிப்படையில் வகைப்படுத்தலாம்கட்டமைப்பு வடிவம்மற்றும்பொருள்:
(1) கட்டமைப்பு வடிவத்தால்:
மைய வகை
மையத்தின் ஒன்று அல்லது இரண்டு செங்குத்து கால்களைச் சுற்றி முறுக்குகள் வைக்கப்படுகின்றன, மேலும் காந்தப் பாய்வு கிடைமட்ட நுகத்தின் வழியாக பாதையை நிறைவு செய்கிறது. சக்தி மின்மாற்றிகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது.
ஷெல் வகை
முறுக்குகள் மையத்தால் சூழப்பட்டுள்ளன, மேலும் காந்தப் பாய்வு பல பாதைகள் வழியாக பாய்கிறது. இந்த வகை அதிக திறன் மற்றும் வலுவான குறுகிய - சுற்று எதிர்ப்பை வழங்குகிறது.
டொராய்டல் கோர்
ஒரு மூடிய வளையம் - வடிவ மையமானது, அங்கு காந்தப் பாய்வு தொடர்ச்சியான சுழற்சியில் பாய்கிறது. இது குறைந்த கசிவு பாய்வு மற்றும் அதிக செயல்திறனைக் கொண்டுள்ளது, இது பெரும்பாலும் மின்னணு மின்மாற்றிகளில் பயன்படுத்தப்படுகிறது.
(2) பொருள் வடிவத்தால்:

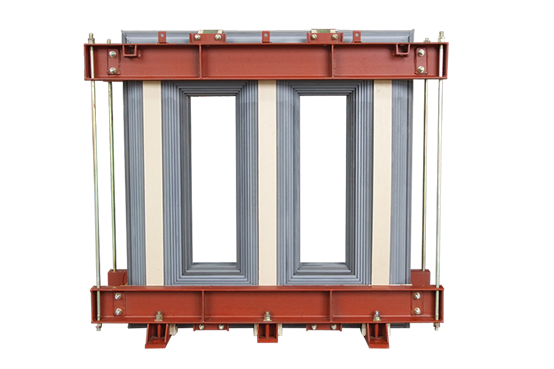

1. லேமினேட் கோர்
அடுக்கப்பட்ட சிலிக்கான் எஃகு தாள்களால் ஆனது, பொதுவாக நடுத்தர முதல் பெரிய சக்தி மின்மாற்றிகள் வரை பயன்படுத்தப்படுகிறது.

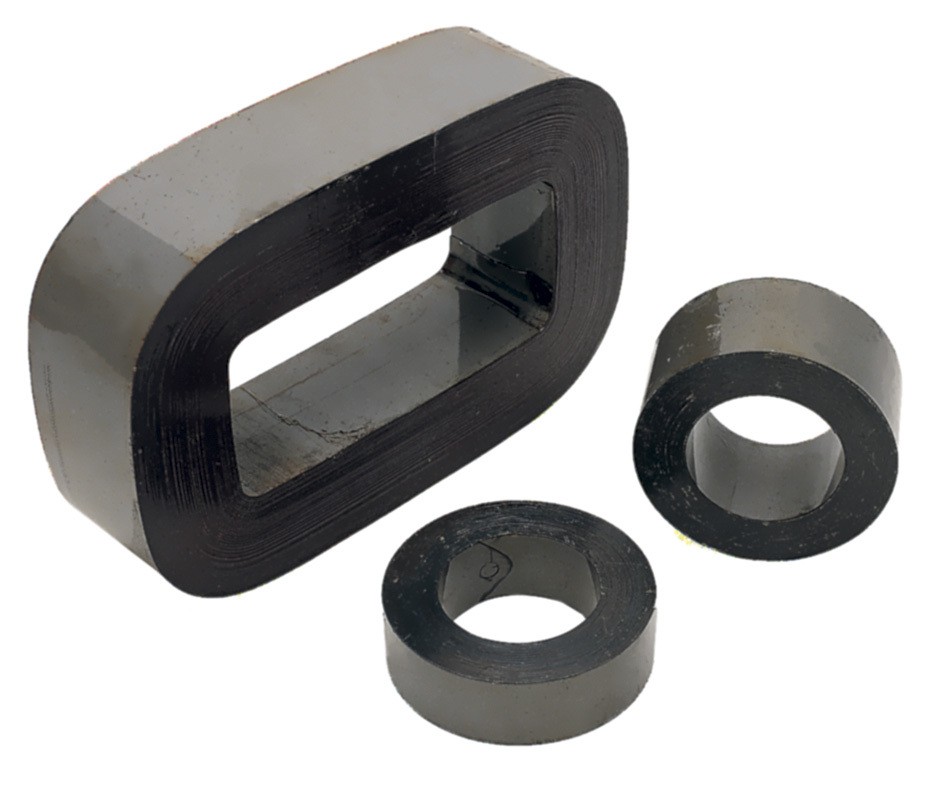

2. வெயில்ட் கோர்
சிலிக்கான் எஃகு கீற்றுகளை வட்ட அல்லது ஓவல் வடிவங்களாக முறுக்குவதன் மூலம் உருவாகிறது, பொதுவாக சிறிய மின்மாற்றிகள் மற்றும் மின்னணு சாதனங்களில் பயன்படுத்தப்படுகிறது.

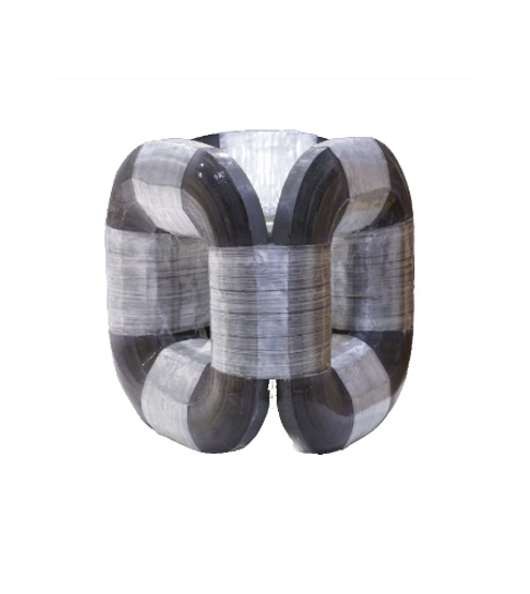

3.நானோகிரிஸ்டலின் மற்றும் உருவமற்ற அலாய் கோர்கள்
உயர் -} அதிர்வெண் மற்றும் உயர் - சுவிட்ச் - பயன்முறை மின்சாரம் போன்ற செயல்திறன் பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.
The மின்மாற்றி கோர் பற்றிய கூடுதல் தகவலுக்கு, பின்வரும் இணைப்பில் உள்ள உள்ளடக்கத்தைப் பார்க்கவும்.
Ii. முறுக்கு உற்பத்தி: மின்னழுத்த மாற்றத்தை செயல்படுத்துகிறது
|
முறுக்கு |
அடுக்கு முறுக்கு |
உருளை வகை |
ஒற்றை - அடுக்கு உருளை வகை |
|
இரட்டை - அடுக்கு உருளை வகை |
|||
|
மல்டி - அடுக்கு உருளை வகை |
|||
|
பிரிக்கப்பட்ட உருளை வகை |
|||
|
படலம் வகை |
பொது படலம் வகை |
||
|
பிரிக்கப்பட்ட படலம் வகை |
|||
|
பை முறுக்கு |
தொடர்ச்சியான முறுக்கு |
பொது தொடர்ச்சியான முறுக்கு |
|
|
குறைக்கடத்தி முறுக்கு |
|||
|
உள் கவச தொடர்ச்சியான முறுக்கு |
|||
|
ஒன்றோடொன்று முறுக்கு |
நிலையான இடைக்கணிப்பு முறுக்கு |
||
|
தடுமாறிய ஒன்றோடொன்று முறுக்கு |
|||
|
தொடர்ச்சியான வட்டு முறுக்கு |
|||
|
ஹெலிகல் முறுக்கு |
ஒற்றை ஹெலிகல் முறுக்கு |
||
|
ஒற்றை அரை - ஹெலிகல் முறுக்கு |
|||
|
இரட்டை ஹெலிகல் முறுக்கு |
|||
|
இரட்டை அரை - ஹெலிகல் முறுக்கு |
|||
|
டிரிபிள் ஹெலிகல் முறுக்கு |
|||
|
நான்கு மடங்கு ஹெலிகல் முறுக்கு |
|||
|
ஒன்றிணைந்த முறுக்கு |
தொடர்ந்து மாற்றப்பட்ட ஹெலிகல் ஏற்பாடு |
||
|
ஷெல் - வகை மின்மாற்றிகளுக்கு ஒற்றை அல்லது இரட்டை வட்டு முறுக்கு |
|||
Iii. தொட்டி: பாதுகாப்பு மற்றும் குளிரூட்டும் ஷெல்
1. வரையறை
மின்மாற்றி தொட்டி என்பது ஒரு மின்மாற்றியின் வெளிப்புற அடைப்பு. அதன் முதன்மை நோக்கம்இன்சுலேடிங் எண்ணெயுடன் மின்மாற்றி கோர் மற்றும் முறுக்குகள் ஆகியவற்றைக் கொண்டிருக்கின்றன, வழங்கும் போதுஇயந்திர பாதுகாப்பு, மின் காப்பு மற்றும் வெப்ப சிதறல்.
2. முக்கிய செயல்பாடுகள்
சீல் செய்யப்பட்ட உறை:
மையத்தையும் முறுக்குகளையும் இணைக்கிறது, இன்சுலேடிங் எண்ணெயின் தூய்மையை பராமரிக்கிறது மற்றும் ஈரப்பதம் மற்றும் அசுத்தங்களின் நுழைவைத் தடுக்கிறது.
காப்பு ஊடகம்:
தொட்டி இன்சுலேடிங் எண்ணெயால் நிரப்பப்படுகிறது, இது முறுக்குகளுக்கும் மையத்திற்கும் இடையில் மின்கடத்தா வலிமையை மேம்படுத்துகிறது.
குளிரூட்டும் முறை:
ரேடியேட்டர்கள் அல்லது குளிரூட்டும் சாதனங்கள் பொருத்தப்பட்டிருக்கும், தொட்டி எண்ணெய் சுழற்சி வழியாக உள் கூறுகளால் உருவாக்கப்படும் வெப்பத்தை சிதறடிக்க உதவுகிறது.
இயந்திர ஆதரவு:
உள் சட்டசபையை ஆதரிக்கிறது, போக்குவரத்து மற்றும் செயல்பாட்டின் போது கட்டமைப்பு ஒருமைப்பாடு மற்றும் பாதுகாப்பை உறுதி செய்கிறது.
3. மின்மாற்றி தொட்டிகளின் கட்டமைப்பு வகைகள்
ரேடியேட்டர் - ஃபைன்ட் டேங்க்
இயற்கை காற்று வெப்பச்சலன குளிரூட்டலுக்காக தொட்டி சுவரில் பற்றவைக்கப்பட்ட துடுப்புகள் அல்லது ரேடியேட்டர்களுடன் பொருத்தப்பட்டுள்ளது.
விநியோக மின்மாற்றிகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது.
நெளி சுவர் தொட்டி
வெப்பநிலை மாறுபாடுகள் காரணமாக எண்ணெய் அளவின் மாற்றங்களுடன் நெகிழக்கூடிய நெளி பேனல்களைப் பயன்படுத்துகிறது.
சிறிய வடிவமைப்பு, சிறந்த சீலிங், சிறிய முதல் நடுத்தர - அளவிலான மின்மாற்றிகளுக்கு ஏற்றது.
கட்டாய எண்ணெய் - சுழற்சி குளிரூட்டும் தொட்டி
செயலில் எண்ணெய் ஓட்டம் மற்றும் மேம்பட்ட குளிரூட்டும் செயல்திறனுக்கான வெளிப்புற எண்ணெய் பம்புகள் மற்றும் குளிரூட்டிகள் அடங்கும்.
பெரிய அல்லது உயர் - மின்னழுத்த சக்தி மின்மாற்றிகளில் பயன்படுத்தப்படுகிறது.
பெட்டி - வகை அல்லது டிரம் -} டேங்க்
எளிய செவ்வக அல்லது உருளை அமைப்பு, வலுவான மற்றும் உற்பத்தி மற்றும் போக்குவரத்து எளிதானது.
Effer எரிபொருள் தொட்டியைப் பற்றிய கூடுதல் தகவலுக்கு, பின்வரும் இணைப்பில் உள்ள உள்ளடக்கத்தைப் பார்க்கவும்.
Ⅳ.செம்பிளி: முழு இயந்திரத்தையும் ஒன்றாக இணைக்கவும்
இறுதி சட்டசபைஅனைத்து முக்கிய மின்மாற்றி கூறுகளும் முழுமையான, செயல்பாட்டு அலகாக ஒருங்கிணைக்கப்படும் முக்கியமான கட்டமாகும். நிலையான நடைமுறை பின்வருமாறு:

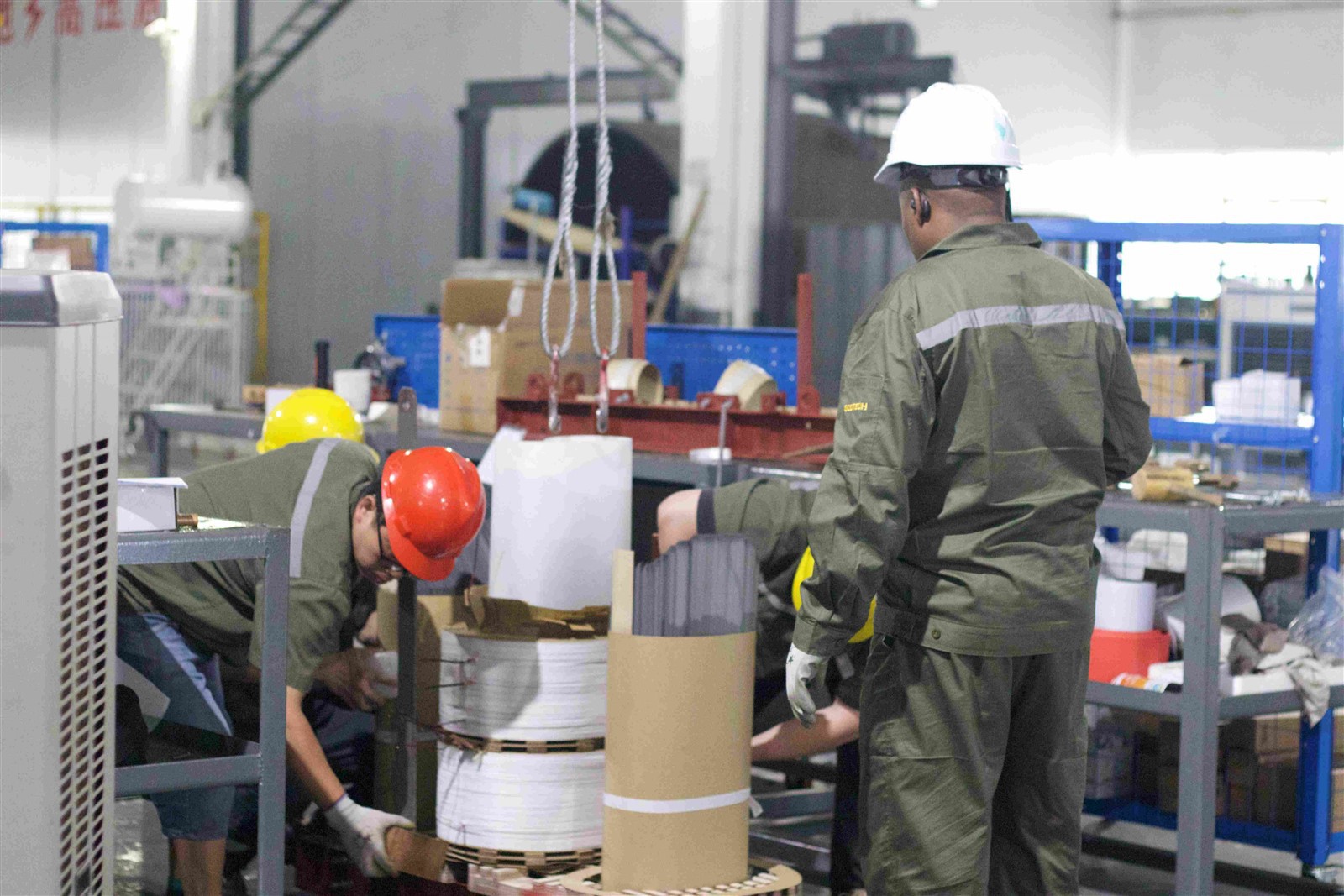

கோர் கைகால்களில் முறுக்குகளை ஏற்றுவது
முன் - தயாரிக்கப்பட்ட முறுக்குகள் மின்மாற்றி மையத்தின் நியமிக்கப்பட்ட கால்களில் கவனமாக நிறுவப்பட்டு, சீரமைப்பு, இயந்திர நிலைத்தன்மை மற்றும் சரியான காப்பு அனுமதிகளை உறுதி செய்கின்றன.
மேல் நுகம் லேமினேஷன்களை செருகவும் கிளம்பவும்
மின்மாற்றி மையத்தின் மேல் நுகம் கூடியது மற்றும் காந்த சுற்று மூடுவதற்கு செருகப்பட்டு செருகப்படுகிறது. கிளம்பிங் சாதனங்கள் முக்கிய கட்டமைப்பைப் பாதுகாக்கவும், இறுக்கத்தை பராமரிக்கவும் பயன்படுத்தப்படுகின்றன.
குழாய் மாற்றி மற்றும் உள் தடங்களை இணைக்கிறது
முறுக்கு தடங்கள் தட்டு மாற்றியுடன் இணைக்கப்பட்டுள்ளன (- சுமை அல்லது - சுமை), மற்றும் பிற உள் மின் இணைப்புகள் வடிவமைப்பு வரைபடங்களின்படி செய்யப்படுகின்றன.

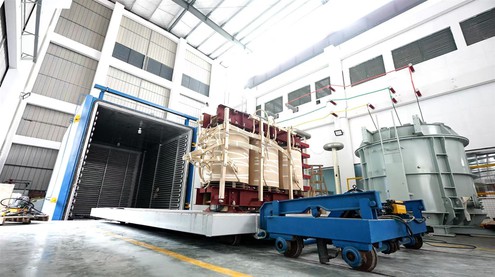

செயலில் உள்ள பகுதியை உலர வைக்கவும்
குறிக்கோள்: உள் ஈரப்பதத்தை அகற்றவும்.
முறை: கூடியிருந்த செயலில் உள்ள பகுதியை வெற்றிடம் அல்லது சூடான - காற்று உலர்த்தலுக்காக உலர்த்தும் அடுப்பில் தள்ளுங்கள்.
முக்கிய காசோலைகள்:
ஏற்றுக்கொள்ளக்கூடிய வரம்புகளுக்குள் ஈரப்பதம்.
காப்பு சிதைவு அல்லது மாசுபாடு இல்லை.
செயலில் உள்ள பகுதியை தொட்டியில் குறைத்தல்
உலர்த்திய பிறகு, செயலில் உள்ள பகுதி கவனமாக தூக்கி, சுத்தமான சூழ்நிலையில் மின்மாற்றி தொட்டியில் குறைக்கப்படுகிறது. இயந்திர மன அழுத்தம் அல்லது மாசுபாட்டைத் தடுக்க இது நிலைநிறுத்தப்பட்டு சரி செய்யப்படுகிறது.

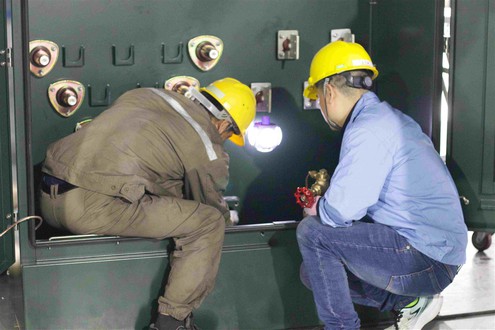

பெருகிவரும் துணை கூறுகள்
வெப்பநிலை மானிட்டர், அழுத்தம் நிவாரண வால்வு, எண்ணெய் நிலை அளவீடு, குளிரூட்டும் அமைப்பு, கிரவுண்டிங் டெர்மினல்கள் மற்றும் பாதுகாப்பான மற்றும் திறமையான செயல்பாட்டிற்கு தேவையான பிற பொருத்துதல்கள் உட்பட தேவையான அனைத்து பாகங்கள் நிறுவப்பட்டுள்ளன.
இன்சுலேடிங் எண்ணெயால் நிரப்பவும்
முறை: பாகங்கள் நிறுவப்பட்ட பின் நீரிழப்பு மற்றும் வடிகட்டப்பட்ட இன்சுலேடிங் எண்ணெயை செலுத்துகின்றன.
முக்கிய காசோலைகள்:
எண்ணெய் தூய்மை மற்றும் மின்கடத்தா வலிமை தரங்களை பூர்த்தி செய்கிறது.
நிரப்பிய பின் கசிவுகள் இல்லை.
Ⅴ. தொழிற்சாலை சோதனை: செயல்திறன் மற்றும் பாதுகாப்பு தரங்களை சரிபார்க்கும்
மின்மாற்றி மற்றும் ஆணையிடுவதற்கு முன் மின்மாற்றி வடிவமைப்பு, பாதுகாப்பு மற்றும் செயல்திறன் தரங்களை பூர்த்தி செய்கிறது என்பதை சரிபார்க்க.
வழக்கமான சோதனைகள்
1. முறையாக முறுக்கு அளவீட்டு எதிர்ப்பு
2. மின்னழுத்த விகிதத்தின் அளவீட்டு மற்றும் கட்ட இடப்பெயர்வு சோதனை
3. மின்னழுத்த விகிதம் மற்றும் திசையன் குழுவின் சோதனை
4. மின்மறுப்பு மின்னழுத்தம் மற்றும் சுமை இழப்புகளின் அளவீட்டு
5. குறுகிய - சுற்று மின்மறுப்பின் அளவீட்டு
6. NO - சுமை இழப்பு மற்றும் இல்லை - சுமை மின்னோட்டத்தை அளவிடுதல்
7. மின்கடத்தா வழக்கமான சோதனைகள்
8. அனைத்து இணைப்புகளிலும், தட்டுகளையும் தட்டவும்
9.ங்குலர் இடப்பெயர்ச்சி
10. பயன்படுத்தப்பட்ட மின்னழுத்த சோதனை
11. தூண்டப்பட்ட மின்னழுத்தம் பி.டி அளவீட்டுடன் (ஐவிபிடி) சோதனையைத் தாங்குகிறது
12. முத்திரை சோதனை
13. -காந்த இருப்பு சோதனை
சோதனைகளைத் தட்டச்சு செய்க
1. மின்கடத்தா வகை சோதனைகள்
2. வெப்பநிலை - உயர்வு சோதனை
3. - ஏற்று சோதனைகள் தட்டவும் - மாற்றிகள்
4. மின்னல் உந்துவிசை சோதனை
5. எண்ணெய் கசிவு சோதனை
6. டைனமிக் குறுகிய சுற்று சோதனை
சிறப்பு சோதனைகள்
1. மின்கடத்தா சிறப்பு சோதனைகள்
2. கொள்ளளவு முறுக்குகளை தீர்மானித்தல் - முதல் - பூமி, மற்றும் முறுக்குகளுக்கு இடையில்
3. நிலையற்ற மின்னழுத்த பரிமாற்ற பண்புகளை தீர்மானித்தல்
4. பூஜ்ஜியத்தின் அளவீட்டு - வரிசை மின்மறுப்பு (கள்)
5. ஒலி நிலைகளை தீர்மானித்தல்
6. NO - சுமை மின்னோட்டத்தின் ஹார்மோனிக்ஸின் அளவீட்டு
7. விசிறி மற்றும் எண்ணெய் பம்ப் மோட்டார்கள் எடுத்த சக்தியை அளவிடுதல்
8. காப்பு எதிர்ப்பு மற்றும் உறிஞ்சுதல் விகித அளவீட்டு
9. சிதறல் காரணிகளின் அளவீட்டு மற்றும் புஷிங்கின் கொள்ளளவு
10. முக்கிய உடல் சிதறல் காரணி மற்றும் கொள்ளளவு அளவீட்டு
11. தற்போதைய மின்மாற்றி அளவீட்டு
12.
13. லைன் டெர்மினல் ஏசி மின்னழுத்த சோதனையைத் தாங்குகிறது (எல்.டி.ஏ.சி)
14. அதிர்வெண் பதிலின் அளவீட்டு
15. துணை வயரிங் (AUXW) இன் காப்பு 6/4/2025
* வாடிக்கையாளரின் சிறப்புத் தேவைக்கேற்ப சிறப்பு சோதனையில் ஏதேனும் ஏற்பாடு செய்யப்படலாம்.
Pronster மின்மாற்றி சோதனைகள் பற்றிய விரிவான தகவலுக்கு, பின்வரும் இணைப்பில் உள்ள உள்ளடக்கத்தைப் பார்க்கவும்.
