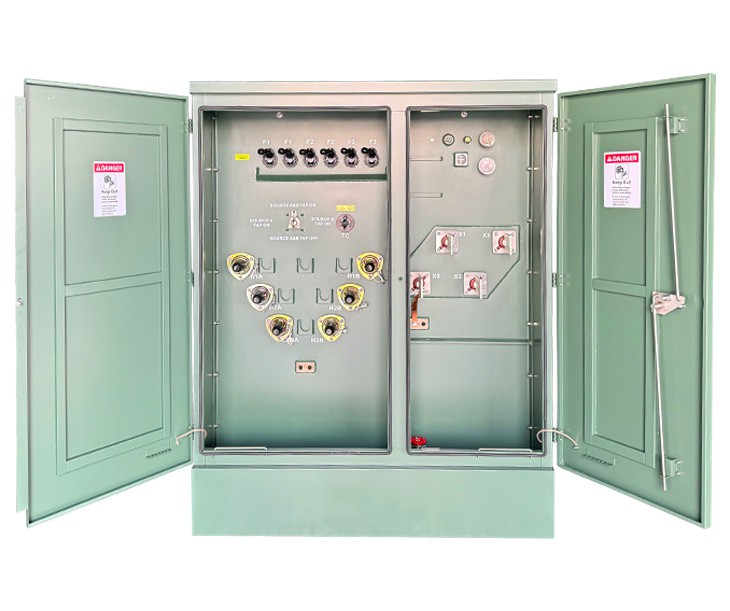

1000 kVA பேட் மவுண்ட் டிரான்ஸ்ஃபார்மர்கள் விற்பனைக்கு-4.16/0.48 kV|அமெரிக்கா 2025

01 பொது

1.1 மேலோட்டம் & வாடிக்கையாளர் தேவைகள்

2025 இல், 1000 kVA த்ரீ{2}}பேஸ் பேட்-மவுண்டட் டிரான்ஸ்பார்மரை (4.16 kV Delta / 0.48Y/0.277 kV, Dyn1, ONAN, ±2×2.4% NLTC) அமெரிக்க சந்தைக்கு வழங்கினோம்.
தொழில்நுட்ப அமைப்பு நிலையானது, ஆனால் வாடிக்கையாளர் தேவைகளுக்குப் பின்னால் உள்ள சவால்கள் எளிமையானவை அல்ல.

முக்கிய வாடிக்கையாளர் வலி புள்ளிகள்

1. நெரிசலான அல்லது வரையறுக்கப்பட்ட இடங்களில் பாதுகாப்பு

பேட்-பொருத்தப்பட்ட மின்மாற்றிகள் பெரும்பாலும்-நடைபாதைகள், கடை முகப்புகள், வாகன நிறுத்துமிடங்கள் அல்லது சிறிய பயன்பாட்டு யார்டுகளுக்கு அடுத்துள்ள இறுக்கமான இடங்களில் அமர்ந்திருக்கும். வாடிக்கையாளருக்கு யார் நடந்து சென்றாலும் அல்லது யார் பராமரிப்பு செய்தாலும் பாதுகாப்பாக இருக்கும் ஒரு யூனிட் தேவை. வெளிப்படும் உயர் மின்னழுத்தம் இல்லை, தற்செயலான தொடர்பு இல்லை, ஆச்சரியங்கள் இல்லை.

2. வானிலை மற்றும் சுற்றுச்சூழலுக்கு எதிரான நீண்ட-கால நிலைத்தன்மை

மழை, ஈரப்பதம், உப்பு மூடுபனி, திடீர் வெப்பநிலை மாற்றங்கள்-ஆண்டுதோறும், அடைப்பு நிலையான அழுத்தத்தை எதிர்கொள்கிறது. வாடிக்கையாளர்கள் துருப்பிடிக்காத, கசிவு அல்லது சிதைவு ஏற்படாத ஒரு மின்மாற்றியை விரும்புகிறார்கள், அது பல தசாப்தங்களாக உள் கூறுகளை பாதுகாக்கிறது.

3. கலப்பு சுமை நிலைமைகளின் கீழ் நிலையான செயல்பாடு

நகர்ப்புற மற்றும் வணிக கட்டங்கள் அரிதாகவே கணிக்கக்கூடிய வகையில் செயல்படுகின்றன. இரவில் குடியிருப்பு உச்சங்கள், பகலில் வணிக உச்சங்கள், அவ்வப்போது ஏற்படும் தொழில்துறை எழுச்சிகள்-அனைத்தும் சமநிலையுடன் இருக்கும், அதிக வெப்பத்தைத் தவிர்க்கும் மற்றும் இடையூறு இல்லாமல் நிலையான மின்னழுத்தத்தை வழங்கும் மின்மாற்றியைக் கோருகின்றன.

4. குறைந்தபட்ச பராமரிப்புடன் குறைந்த வாழ்க்கைச் சுழற்சி செலவு

ஆற்றல் இழப்புகள் குவிந்து, வழக்கமான பராமரிப்பு மலிவானது அல்ல. வாடிக்கையாளர்கள் "பின்னணியில் அமைதியாக இயங்கும்", குறைந்த இழப்புகள், எளிமையான கண்காணிப்பு மற்றும் குறைந்த வேலையில்லா நேரத்துடன்-ஐஈஈஈ / ஏஎன்எஸ்ஐ தரநிலைகளுடன் எளிதாகப் பயன்படுத்துவதற்கான ஒருங்கிணைப்புக்கு முழுமையாக இணங்கி இருக்கும் நிலையில், மின்மாற்றியைத் தேடுகின்றனர்.

1.2 எங்கள் தீர்வு

1.3 தொழில்நுட்ப விவரக்குறிப்பு

1000 KVA பேட் பொருத்தப்பட்ட மின்மாற்றி விவரக்குறிப்புகள் வகை மற்றும் தரவுத் தாள்

1.4 வரைபடங்கள்

1000 kVA பேட் பொருத்தப்பட்ட மின்மாற்றி வரைபடம் வரைதல் மற்றும் அளவு.

02 உற்பத்தி

2.1 கோர்

மூன்று-நெடுவரிசை அமைப்பு ஒவ்வொரு கட்டத்திற்கும் சுயாதீனமான ஆதரவை வழங்குகிறது, செயல்பாட்டின் போது ஒவ்வொரு நெடுவரிசையிலும் மிகவும் சீரான சுமை விநியோகத்தை அனுமதிக்கிறது. இது காந்த குறுக்கீடு மற்றும் ஆற்றல் இழப்புகளை குறைக்கிறது, நிலையான மின் உற்பத்தியை உறுதி செய்கிறது. மையத்தின் வடிவமைப்பு ஒரு மூடிய காந்த சுற்றுகளை உள்ளடக்கியது, இது காந்த செறிவு மற்றும் இழப்புகளை கணிசமாகக் குறைக்கிறது, மின்மாற்றியில் ஆற்றல் பரிமாற்றத்தின் ஒட்டுமொத்த செயல்திறனை அதிகரிக்கிறது. அதிக ஊடுருவக்கூடிய சிலிக்கான் எஃகு தாள்களை மையப் பொருளாகப் பயன்படுத்துவது மின் கடத்துத்திறனை அதிகரிப்பது மட்டுமல்லாமல், சுழல் மின்னோட்ட இழப்புகள் மற்றும் வெப்பத்தை திறம்பட குறைக்கிறது, சாதனங்களின் திறமையான செயல்பாட்டை உறுதி செய்கிறது.

2.2 முறுக்கு

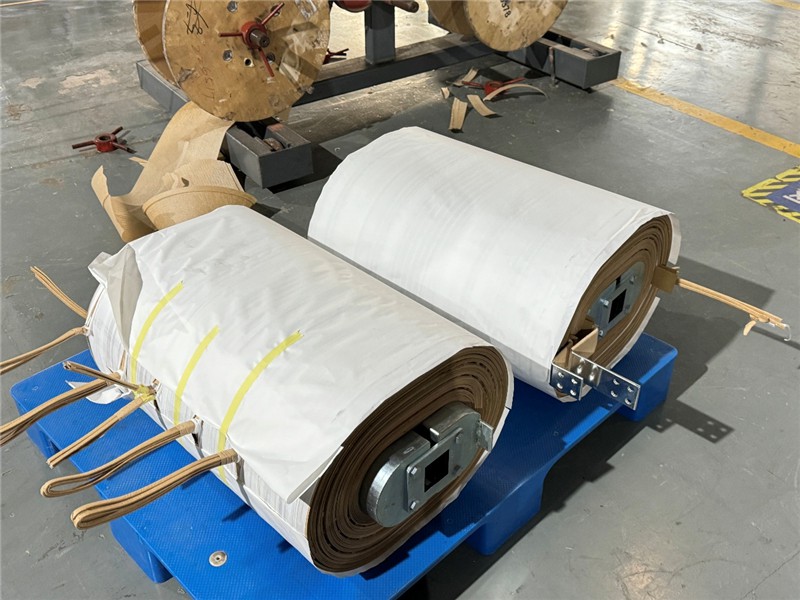

குறைந்த-வோல்டேஜ் ஃபாயில் வைண்டிங்

கட்டமைப்பு: உலோகப் படலம் தற்போதைய திறனை அதிகரிக்கிறது மற்றும் இழப்புகளைக் குறைக்கிறது.

காப்பு: குறைந்த மின்னழுத்த பயன்பாட்டில் நிலைத்தன்மையை மேம்படுத்துகிறது.

வெப்பச் சிதறல்திறமையான வெப்ப விநியோகத்திற்கு உதவுகிறது.

EMI: மின்காந்த குறுக்கீட்டைக் குறைக்கிறது.

உயர்-வோல்டேஜ் வயர் வைண்டிங்

கட்டுமானம்: திறமையான உயர் மின்னழுத்த பரிமாற்றத்திற்கு அலுமினிய கம்பியைப் பயன்படுத்துகிறது.

காப்பு: குறுகிய சுற்றுகளுக்கு எதிராக பாதுகாக்கிறது.

ஏற்ற நெகிழ்வு: மாறுபடும் சுமைகளுக்கு ஏற்றது.

அதிர்வு எதிர்ப்பு: மன அழுத்தத்தின் கீழ் நம்பகத்தன்மையை உறுதி செய்கிறது.

2.3 தொட்டி

லேசர் வெட்டு அல்லது பிளாஸ்மா வெட்டும் தொழில்நுட்பத்தைப் பயன்படுத்தி எஃகு துல்லியமான எந்திரம். எஃகு தகடு வளைந்து உருவாகிறது, மேலும் வளைக்கும் துல்லியம் தானியங்கி உபகரணங்களால் உறுதி செய்யப்படுகிறது. வெல்டின் வலிமை மற்றும் இறுக்கத்தை உறுதிப்படுத்த, தானியங்கி வெல்டிங் அல்லது கையேடு ஆர்கான் ஆர்க் வெல்டிங் போன்ற உயர் தரமான வெல்டிங் செயல்முறையை ஏற்கவும். முழு தொட்டியும் ஆக்சைடு அடுக்கை அகற்ற மணல் அள்ளப்படுகிறது, பின்னர் அரிப்பு எதிர்ப்பை அதிகரிக்க ப்ரைமர் மற்றும் மேல் பூச்சுடன் தெளிக்கப்படுகிறது. சிறப்பு சூழல்களில், சூடான-டிப் கால்வனைசிங் அல்லது பிற மேம்பட்ட-அரிப்பு பூச்சுகளும் பயன்படுத்தப்படலாம்.

2.3 இறுதி சட்டசபை



முக்கிய அலகு நிறுவல்: மின்மாற்றியை உயர்த்தி, உயர் மற்றும் குறைந்த மின்னழுத்தக் கோடுகளை இணைத்து, தரையிறக்கத்தைச் சரிபார்க்கவும்.

வயரிங் இணைப்புகள்: உயர் மற்றும் குறைந்த மின்னழுத்த முனையங்களை இணைத்து, வயரிங் வரைபடத்தைச் சரிபார்க்கவும்.

பாகங்கள் மற்றும் குளிர்ச்சி: குளிரூட்டும் அமைப்பு மற்றும் தேவையான பாகங்கள் நிறுவவும்.

தொடக்கம் மற்றும் பிழைத்திருத்தம்: ஒரு முழுமையான சரிபார்ப்பை நடத்தவும், சோதனைக்கு பவர் ஆன் செய்யவும் மற்றும் சரிசெய்தல்களை பதிவு செய்யவும்.

2.4 கூறுகள்

பயோனெட் w/ISO இணைப்புகளை இணைக்கிறது

4 நிலை சுமை முறிவு சுவிட்ச்

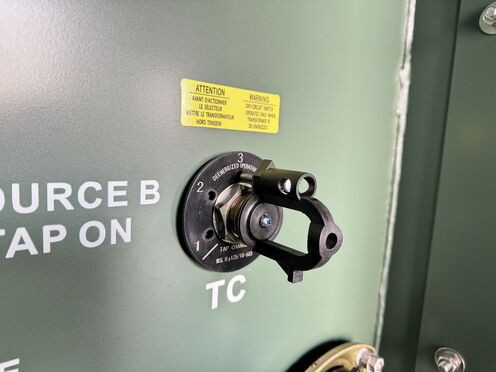

டி-எனர்ஜைஸ்டு டேப் சேஞ்சர்

200A வெல்ஸ் மற்றும் இன்செர்ட்ஸ் HV புஷிங்

கண்காணிப்பு மற்றும் பாதுகாப்பு துணைக்கருவிகள்

6-துளை ஸ்பேட்ஸ் எல்வி புஷிங்

03 சோதனை

04 பேக்கிங் மற்றும் ஷிப்பிங்

05 தளம் மற்றும் சுருக்கம்

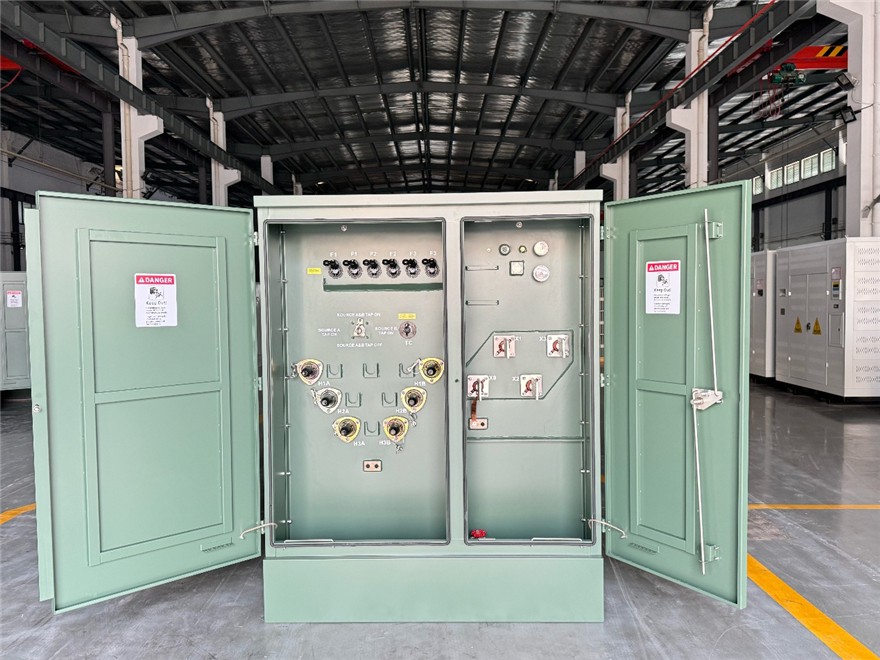

சுருக்கமாக, எங்கள் மூன்று-பேஸ் பேட்-மவுண்டட் டிரான்ஸ்பார்மர் பல்வேறு பயன்பாடுகளுக்கு வலுவான செயல்திறன் மற்றும் நம்பகமான மின் விநியோக தீர்வுகளை வழங்குகிறது. அதன் கச்சிதமான வடிவமைப்பு, எளிதான நிறுவல் மற்றும் மேம்பட்ட பாதுகாப்பு அம்சங்களுடன், செயல்திறன் மற்றும் ஆயுள் தேவைப்படும் நவீன மின் அமைப்புகளுக்கு இது ஒரு சிறந்த தேர்வாகும். எங்கள் வாடிக்கையாளர்களின் வளர்ந்து வரும் தேவைகளைப் பூர்த்தி செய்து, உகந்த செயல்திறன் மற்றும் திருப்தியை உறுதிசெய்யும் உயர்-தரமான தயாரிப்புகளை வழங்க நாங்கள் கடமைப்பட்டுள்ளோம். உங்கள் ஆற்றல் தேவைகளுக்கு எங்கள் மின்மாற்றிகளைத் தேர்வுசெய்து தரம் மற்றும் சேவையில் வித்தியாசத்தை அனுபவிக்கவும்.
