500 KVA 3-பேஸ் டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர்-13.2/0.208 KV|அமெரிக்கா 2024

01 பொது

1.1 திட்ட விளக்கம்

இது500kVA மூன்று கட்ட திண்டு பொருத்தப்பட்ட மின்மாற்றி2024 இல் அமெரிக்காவிற்கு வழங்கப்பட்டது. இது IEEE Std C57.12.34-2022 இன் கீழ் வடிவமைக்கப்பட்டு சோதிக்கப்பட்டது. மின்மாற்றி DOE 2016 ஆற்றல் திறன் தரநிலையை சந்திக்கிறது. இதன் செயல்திறன் 99.35% ஆகும். முதன்மை மின்னழுத்தம் 13.2kV, மற்றும் இரண்டாம் நிலை மின்னழுத்தம் 0.208kV. இது வணிக மற்றும் இலகுரக தொழில்துறை பயன்பாட்டிற்காக உயர் மின்னழுத்தத்தை குறைந்த மின்னழுத்தமாக மாற்றுகிறது. இது UL பட்டியலிடப்பட்டுள்ளது மற்றும் US பாதுகாப்பு மற்றும் செயல்திறன் தரநிலைகளைப் பின்பற்றுகிறது.

திசையன் குழு Dyn1 சமநிலையான கட்ட உறவுகள் மற்றும் சுமையின் கீழ் நிலையான இரண்டாம் நிலை மின்னழுத்த செயல்திறனுக்கு உத்தரவாதம் அளிக்கிறது. ஒரு -லோட் டேப் சேஞ்சர் (NLTC) பல்வேறு கட்ட நிலைமைகளின் கீழ் துல்லியமான ஒழுங்குமுறைக்கு ±2×2.5% மின்னழுத்த சரிசெய்தலை வழங்குகிறது.

மையமானது மூன்று-உயர்ந்த{1}}கிரேடு குளிர்-உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் லேமினேஷன்களால் செய்யப்பட்ட மூன்று மூட்டு வடிவமைப்பைப் பயன்படுத்துகிறது, இது முக்கிய இழப்புகள் மற்றும் இரைச்சலைக் குறைக்கிறது. அலுமினிய முறுக்குகள் சிறந்த வெப்ப கடத்துத்திறன், அரிப்பு எதிர்ப்பு மற்றும் அதிக மின் செயல்திறனை பராமரிக்கும் போது செலவு திறன் ஆகியவற்றிற்காக பயன்படுத்தப்படுகின்றன. ஓனான் (ஆயில் நேச்சுரல் ஏர் நேச்சுரல்) கூலிங் சிஸ்டம், கட்டாயக் குளிரூட்டல் தேவையில்லாமல் முழு சுமையின் கீழ் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

இந்த மின்மாற்றி தொழில்துறை மற்றும் வணிக சக்தி அமைப்புகளில் பயன்படுத்தப்படுகிறது. இது தொழிற்சாலைகள், தரவு மையங்கள் மற்றும் துணை மின்நிலையங்களுக்கு மின்சாரம் வழங்குகிறது. இது நிலத்தடி மற்றும் பேட்{2}}ஏற்றப்பட்ட நிறுவல்களில் நன்றாக வேலை செய்கிறது. இது இடம் சிறியதாக இருக்கும் இடங்களுக்காக உருவாக்கப்பட்டது, மேலும் பாதுகாப்பு மற்றும் நம்பகத்தன்மை முக்கியமானது. லூப் ஃபீட் மற்றும் டெட்{5}}முன் உள்ளமைவு ஆகியவற்றின் கலவையானது தடையற்ற சேவை மற்றும் எளிதான பராமரிப்பை அனுமதிக்கிறது, பாதுகாப்பு மற்றும் ஆற்றல் செயல்திறனுக்கான நவீன கட்டத் தேவைகளைப் பூர்த்தி செய்கிறது.

1.2 தொழில்நுட்ப விவரக்குறிப்பு

500 kVA 3-கட்ட விநியோக மின்மாற்றி விவரக்குறிப்பு மற்றும் தரவு தாள்

1.3 வரைபடங்கள்

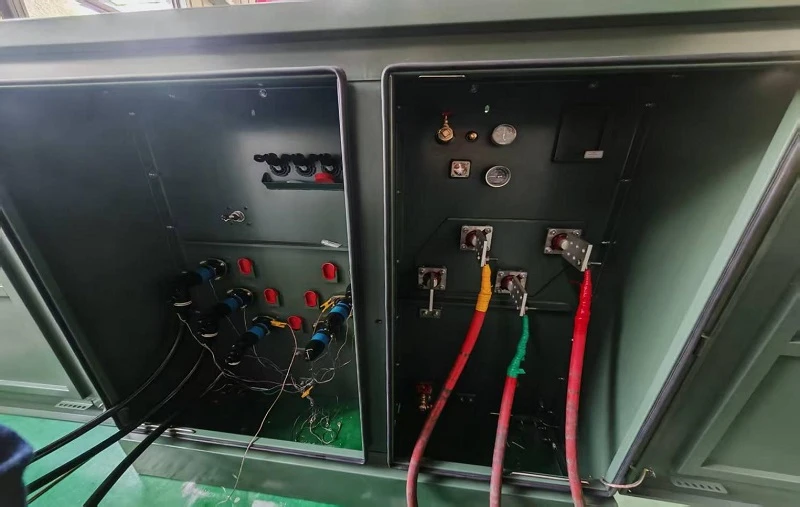

500 kVA 3-கட்ட விநியோக மின்மாற்றி வரைதல் மற்றும் பெயர்ப்பலகை

02 உற்பத்தி

2.1 கோர்

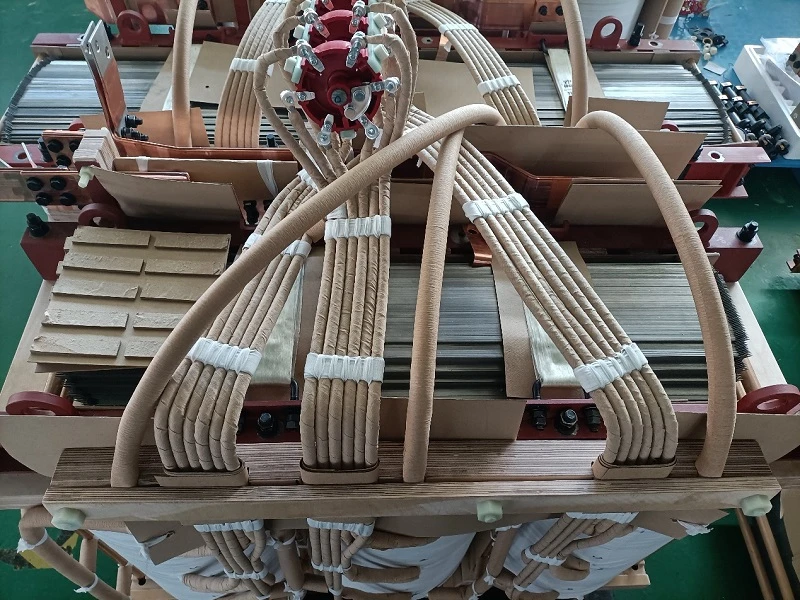

500 kVA 3-கட்ட விநியோக மின்மாற்றியில் மூன்று{3}}கட்டம் மூன்று-லிம்ப் கோர் உயர்-கிரேடு குளிர்-உருட்டப்பட்ட சிலிக்கான் ஸ்டீலால் ஆனது. இது குறைந்த சுமை இழப்பு மற்றும் குறைந்த இரைச்சல் ஆகியவற்றைக் கொடுக்கிறது. மையமானது காந்த எதிர்ப்பைக் குறைக்க துல்லியமான லேமினேஷன் மற்றும் ஸ்டெப்-லேப் மூட்டுகளைப் பயன்படுத்துகிறது. கிளாம்பிங் அமைப்பு அதிர்வைக் குறைக்க உதவுகிறது. இந்த வடிவமைப்பு நீண்ட செயல்பாட்டின் போது மின்மாற்றியை மிகவும் திறமையாகவும் நிலையானதாகவும் ஆக்குகிறது.

2.2 முறுக்கு

2.3 தொட்டி

இந்த தொட்டியானது ONAN இயற்கை எண்ணெய் குளிரூட்டலுடன் முழுமையாக பற்றவைக்கப்பட்ட எஃகு அமைப்பாகும். மேற்பரப்பு மணல் அள்ளப்பட்டது, பின்னர் வலுவான அரிப்பு பாதுகாப்புக்காக ப்ரைமர் மற்றும் எபோக்சி பெயிண்ட் பூசப்பட்டது. இந்த வடிவமைப்பு வெளிப்புற மற்றும் தொழில்துறை பயன்பாட்டில் மின்மாற்றியை நம்பகமானதாக வைத்திருக்கிறது.



2.4 இறுதி சட்டசபை

கோர் மற்றும் காயில் அசெம்பிளி சுத்தம் செய்யப்பட்டு, பரிசோதிக்கப்பட்டு, அலுமினிய முறுக்குகள் பத்திரமாக இறுக்கப்பட்டு, காப்பிடப்பட்டு, துல்லியமாக சீரமைக்கப்படுகின்றன. டேங்கிங்கின் போது, ​​செயலில் உள்ள பகுதி சுத்தமான எண்ணெய் தொட்டியில் வைக்கப்பட்டு, தரையிறக்கப்பட்டு, நிலைத்தன்மைக்காக சரியாக நிலைநிறுத்தப்படுகிறது.

உயர்- மற்றும் குறைந்த{1}}மின்னழுத்த புஷிங்ஸ், ரேடியேட்டர்கள், பிரஷர் ரிலீப் வால்வு, லிஃப்டிங் லக்ஸ் மற்றும் ஆஃப்{2}}சர்க்யூட் டேப் சேஞ்சர் போன்ற பாகங்கள் நிறுவப்பட்டு சீல் வைக்கப்பட்டுள்ளன. கூடுதல் கூறுகளில் CLFகள் கொண்ட பயோனெட் ஃப்யூஸ், 2-நிலை LBOR சுவிட்ச், திரவ நிலை அளவு, அழுத்தம் வெற்றிட அளவு, டயல்-வகை வெப்பமானி மற்றும் ஒரு வடிகால் மற்றும் மாதிரி வால்வு ஆகியவை அடங்கும்.

மின்மாற்றியில் வெற்றிடம்-மினரல் ஆயில் நிரப்பப்பட்டு, சீல் செய்யும் ஒருமைப்பாடு சரிபார்க்கப்பட்டு, மின்தடை, விகிதம், மின்னழுத்தம் தாங்கும் திறன், காப்பு மற்றும் கசிவு சோதனைகள் உள்ளிட்ட மின் செயல்திறன் சோதிக்கப்பட்டது. இறுதி சுத்தம் மற்றும் ஆய்வுக்குப் பிறகு, பெயர்ப்பலகை தரவு மற்றும் அடையாளங்கள் ஏற்றுமதிக்கு முன் சரிபார்க்கப்படும்.





03 சோதனை

சோதனை தரநிலை

வழக்கமான சோதனை

1. எதிர்ப்பு அளவீடுகள்
2. விகித சோதனைகள்
3. கட்ட{1}}உறவுத் தேர்வு
4. சுமை இழப்புகள் இல்லை மற்றும் சுமை மின்னோட்டம் இல்லை
5. சுமை இழப்புகள் மின்மறுப்பு மின்னழுத்தம் மற்றும் செயல்திறன்
6. பயன்பாட்டு மின்னழுத்த சோதனை
7. தூண்டப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை
8. திரவத்தில் மூழ்கிய மின்மாற்றிகளுக்கான அழுத்தத்துடன் கசிவு சோதனை
9. காப்பு எதிர்ப்பு அளவீடு
10. எண்ணெய் மின்கடத்தா சோதனை

சோதனை முடிவுகள்

04 பேக்கிங் மற்றும் ஷிப்பிங்





05 தளம் மற்றும் சுருக்கம்

Scotech 500kVA 3-கட்ட விநியோக மின்மாற்றி IEEE Std C57.12.34-2022 மற்றும் DOE 2016 செயல்திறன் தரநிலைகளுக்கு வடிவமைக்கப்பட்டு தயாரிக்கப்பட்டது, இது 99.35% உயர் செயல்திறன் மற்றும் நம்பகமான ஆற்றல் செயல்திறனை வழங்குகிறது. இது நவீன மின் நெட்வொர்க்குகளில் வணிக மற்றும் இலகுரக தொழில்துறை பயன்பாடுகளுக்கு 13.2kV ​​ஆக 0.208kV ஆக மாற்றுகிறது.

நீடித்த வெல்டட் டேங்க், அரிப்பை{0}}எதிர்ப்பு பூச்சு மற்றும் நிலையான பாகங்கள் பாதுகாப்பான மற்றும் திறமையான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கின்றன. நிலையான பாகங்கள் மின்மாற்றியை பாதுகாப்பாகவும் திறமையாகவும் ஆக்குகின்றன. ஒவ்வொரு யூனிட்டும் வெற்றிடம்-மினரல் ஆயில் நிரப்பப்பட்டுள்ளது. இது மின் செயல்திறன், காப்பு மற்றும் கசிவுகளுக்கு சோதிக்கப்படுகிறது.

ஸ்கோடெக் மின்மாற்றிகள்உலகெங்கிலும் உள்ள விநியோக அமைப்புகளுக்கு நம்பகமான, ஆற்றல் சேமிப்பு மற்றும்-குறைந்த விலை சக்தியை வழங்குகின்றன.
