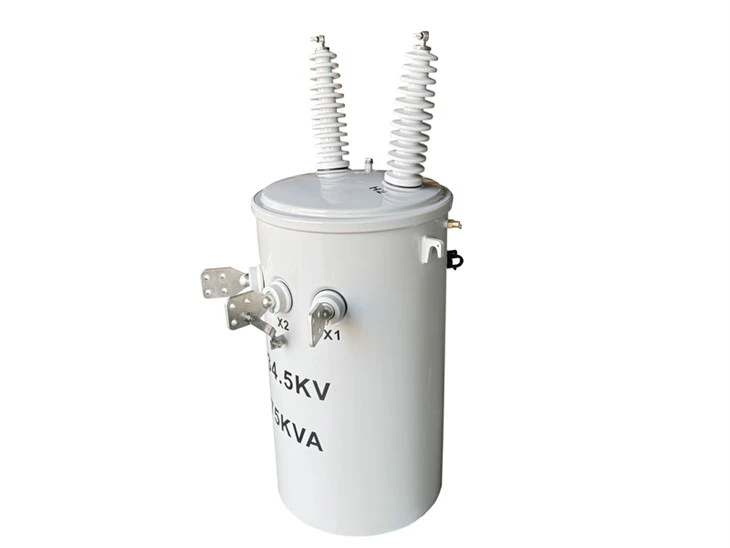

75 kVA பயன்பாட்டு துருவ மின்மாற்றி-34.5/0.12*0.24 kV|கனடா 2024
திறன்: 75kVA
மின்னழுத்தம்: 34.5/0.24kV
அம்சம்: c/w விலங்கு காவலர்களுடன்
"எதிர்கால-ஒற்றை{1}}கம்பத்தை-உலகின் ஒவ்வொரு வாட்டிலும் ஒளிரச் செய்யும் மின்மாற்றிகளை உருவாக்குதல் சிறப்பானது."
01 பொது
1.1 திட்டப் பின்னணி
75 kVA ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி 2024 இல் கனடாவிற்கு வழங்கப்பட்டது. மின்மாற்றியின் மதிப்பிடப்பட்ட ஆற்றல் ONAN குளிர்ச்சியுடன் 75 kVA ஆகும். முதன்மை மின்னழுத்தம் ±2*2.5% தட்டுதல் வரம்பில் (NLTC) 34.5kV ஆகும், இரண்டாம் நிலை மின்னழுத்தம் 0.12/0.24kV, அவை Ii6 இன் வெக்டர் குழுவை உருவாக்கியது.
ஒரு துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்பது ஒரு தொலைபேசி கம்பத்தில் பொருத்தப்பட்ட ஒரு வகை மின்மாற்றி ஆகும், இது பொதுவாக தெருக்கள், நெடுஞ்சாலைகள் அல்லது கிராமப்புறங்களில் அமைந்துள்ளது. டிரான்ஸ்மிஷன் லைனில் இருந்து பயனருக்கு மின்சாரம் விநியோகிப்பதில் இந்த மின்மாற்றிகள் முக்கிய பங்கு வகிக்கின்றன, மேலும் அவை மின்னழுத்த அளவைக் கட்டுப்படுத்தும் மற்றும் பாதுகாப்பான மற்றும் திறமையான மின்சார விநியோகத்தை உறுதி செய்யும் இடைநிலை சாதனங்களாகும். ஒற்றை-கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்பது மின்காந்த தூண்டல் மூலம் இரண்டு அல்லது அதற்கு மேற்பட்ட சுற்றுகளுக்கு இடையே மின் ஆற்றலை கடத்த பயன்படும் ஒரு மின் சாதனமாகும். இது பொதுவாக இரண்டு கம்பி சுருள்களைக் கொண்டுள்ளது (முதன்மை மற்றும் இரண்டாம் நிலை முறுக்கு எனப்படும்) ஒரு பொதுவான காந்த மையத்தைச் சுற்றி காயம். முதன்மை முறுக்கு வழியாக மாற்று மின்னோட்டம் (ஏசி) பாயும் போது, அது மையத்தில் மாறும் காந்தப்புலத்தை உருவாக்குகிறது, இது இரண்டாம் நிலை முறுக்குகளில் மின்னழுத்தத்தைத் தூண்டுகிறது. இந்த மின்னழுத்தம் முதன்மை மின்னழுத்தத்தை விட அதிகமாகவோ அல்லது குறைவாகவோ இருக்கலாம், இது முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையிலான திருப்பங்களின் விகிதத்தைப் பொறுத்து இருக்கும்.
1.2 தொழில்நுட்ப விவரக்குறிப்பு
75kVA ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி விவரக்குறிப்பு மற்றும் தரவுத் தாள்
|
க்கு வழங்கப்பட்டது
கனடா
|
|
ஆண்டு
2024
|
|
வகை
ஒற்றை கட்ட கம்பத்தில் பொருத்தப்பட்ட மின்மாற்றி
|
|
தரநிலை
IEEE C57.12.00
|
|
மதிப்பிடப்பட்ட சக்தி
75kVA
|
|
அதிர்வெண்
60HZ
|
|
கட்டம்
ஒற்றை
|
|
குளிரூட்டும் வகை
ஓனான்
|
|
முதன்மை மின்னழுத்தம்
34.5கி.வி
|
|
இரண்டாம் நிலை மின்னழுத்தம்
0.24/0.12kV
|
|
முறுக்கு பொருள்
அலுமினியம்
|
|
துருவமுனைப்பு
சேர்க்கை
|
|
மின்மறுப்பு
1.5%
|
|
சேஞ்சர் என்பதைத் தட்டவும்
என்எல்டிசி
|
|
தட்டுதல் வரம்பு
±2*2.5%
|
|
சுமை இழப்பு இல்லை
0.205KW
|
|
சுமை இழப்பில்
0.870KW
|
|
துணைக்கருவிகள்
நிலையான கட்டமைப்பு
|
|
கருத்துக்கள்
N/A
|
1.3 வரைபடங்கள்
75kVA ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி பரிமாணங்கள் மற்றும் எடை விவரங்கள்
 |
 |
02 உற்பத்தி
2.1 கோர்
மையமானது பிரீமியம் குளிர்{0}}உருட்டப்பட்ட தானிய-சார்ந்த சிலிக்கான் எஃகுத் தாள்களால் ஆனது, பெரும்பாலும் மைய இழப்பைக் குறைக்க சிறப்பு மேற்பரப்பு சிகிச்சைகள் மூலம் மேம்படுத்தப்படுகிறது. கோர் ஒரு தொடர்ச்சியான முறுக்கு செயல்முறையைப் பயன்படுத்தி கட்டமைக்கப்படுகிறது, இது தடையற்ற, மூடிய காந்த சுற்றுகளை உருவாக்குகிறது. இந்த வடிவமைப்பு மூட்டுகளால் ஏற்படும் காந்த எதிர்ப்பை கணிசமாகக் குறைக்கிறது. காயத்தின் மையமானது சீரான மற்றும் தொடர்ச்சியான காந்தப் பாதையை உறுதிசெய்கிறது, ஹிஸ்டெரிசிஸ் மற்றும் சுழல் மின்னோட்ட இழப்புகளைக் குறைத்து, அதன் மூலம் செயல்திறனை அதிகரிக்கிறது. காயத்தின் மையமானது வழக்கமாக ஒரு வழக்கமான வடிவத்தைக் கொண்டுள்ளது, இது எடை மற்றும் எடையைக் குறைக்கிறது, இலகுரக மற்றும் எளிதான நிறுவலுக்கான தேவையை பூர்த்தி செய்கிறது.
2.2 முறுக்கு
துல்லியமாக வடிவமைக்கப்பட்ட திருப்பங்களின் விகிதம் முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையே உள்ள மின்னழுத்தம் மற்றும் தற்போதைய உறவை விவரக்குறிப்புகளை பூர்த்தி செய்வதை உறுதி செய்கிறது. உகந்த கடத்தி குறுக்கு பிரிவுகள் மற்றும் ஏற்பாட்டின் மூலம் கசிவு காந்த இழப்பைக் குறைக்கிறது, திறமையான ஆற்றல் பரிமாற்றத்தை உறுதி செய்கிறது. உயர்-வலிமையுடைய கிளாம்பிங் கட்டமைப்புகள் குறுகிய-சுற்றுப் படைகளுக்கு எதிர்ப்பை மேம்படுத்துகின்றன, மின்காந்த அழுத்தத்தால் ஏற்படும் இயந்திர சிதைவைத் தடுக்கின்றன. முறுக்கிற்குள் உருவாகும் வெப்பமானது,-அடுக்குக் குளிரூட்டும் சேனல்கள் அல்லது இன்சுலேடிங் ஆயிலின் சுழற்சி மூலம் திறமையாகச் சிதறடிக்கப்பட்டு, அதிகப்படியான வெப்பநிலை உயர்வைத் தடுக்கிறது.
2.3 தொட்டி
தொட்டியானது பொதுவாக உயர்-தரமான துருப்பிடிக்காத எஃகு, அதிக இயந்திர வலிமை மற்றும் அரிப்பு எதிர்ப்புடன், கடினமான சூழலில் தொட்டியின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது. வெளிப்புறத்தில் -துரு மற்றும் -எதிர்ப்பு அரிப்பு வண்ணப்பூச்சுடன் பூசப்பட்டுள்ளது, பெரும்பாலும் வெளிர் சாம்பல் அல்லது பிற சுற்றுச்சூழலுக்கு உகந்த பூச்சுகளில், துருப்பிடிக்காமல் பாதுகாக்கிறது மற்றும் தொட்டியின் சேவை ஆயுளை நீட்டிக்கிறது. மேம்பட்ட சீலிங் வெல்டிங் நுட்பங்கள், டிரான்ஸ்பார்மர் ஆயிலின் பாதுகாப்பான சேமிப்பை பராமரிக்கும், வலுவான, கசிவு{6}}சீம்களை உறுதி செய்கின்றன. மேம்பட்ட சீலிங் வெல்டிங் நுட்பங்கள், டிரான்ஸ்பார்மர் ஆயிலின் பாதுகாப்பான சேமிப்பை பராமரிக்கும், வலுவான, கசிவு{8}}சீம்களை உறுதி செய்கின்றன.
2.4 இறுதி சட்டசபை
(1) சுருள் முறுக்கு மற்றும் அசெம்பிளி:
- தாமிரம் அல்லது அலுமினிய கம்பி போன்ற கடத்தி பொருட்களைப் பயன்படுத்தி முதன்மை மற்றும் இரண்டாம் நிலை சுருள்களை காற்று.
- சுருள்களின் சரியான நிலைப்பாடு மற்றும் மின் இணைப்புகளை உறுதிசெய்து, காயத்தின் சுருள்களை மையத்தில் நிறுவவும்.
(2) காப்பு சிகிச்சை:
- மின் அதிர்ச்சிகள் மற்றும் ஷார்ட் சர்க்யூட்டுகளைத் தடுக்க சுருள்கள் மற்றும் பிற நேரடி பாகங்களுக்கு இடையில் இன்சுலேடிங் பொருட்களை வைக்கவும்.
(3) தொட்டி சட்டசபை:
- கூடியிருந்த கோர் மற்றும் சுருள்களை மின்மாற்றி தொட்டியில் வைக்கவும்.
- குளிரூட்டல் மற்றும் காப்பு நோக்கங்களுக்காக மின்மாற்றி எண்ணெயுடன் தொட்டியை நிரப்பவும்.
(4) வெளிப்புறக் கூறுகளை நிறுவுதல்:
- மின்மாற்றியின் இயக்க நிலையை கண்காணிக்க எண்ணெய் நிலை அளவீடுகள், தெர்மோமீட்டர்கள் மற்றும் அழுத்த நிவாரண வால்வுகள் போன்ற வெளிப்புற கூறுகளை நிறுவவும்.
- இணைப்பு முனையங்கள் மற்றும் பிற தேவையான மின் இணைப்பு கூறுகளை நிறுவவும்.
03 சோதனை
|
இல்லை |
சோதனை பொருள் |
அலகு |
ஏற்றுக்கொள்ளுதல் மதிப்புகள் |
அளவிடப்பட்ட மதிப்புகள் |
முடிவுரை |
|
1 |
எதிர்ப்பு அளவீடுகள் |
/ |
/ |
/ |
பாஸ் |
|
2 |
விகித சோதனைகள் |
/ |
முதன்மை தட்டுதலின் மின்னழுத்த விகிதத்தின் விலகல்: 0.5% க்கும் குறைவாக அல்லது சமமாக இணைப்பு சின்னம்: Ii6 |
0.00 |
பாஸ் |
|
3 |
துருவமுனைப்பு சோதனைகள் |
/ |
சேர்க்கை |
சேர்க்கை |
பாஸ் |
|
4 |
இல்லை-சுமை இழப்புகள் மற்றும் தூண்டுதல் மின்னோட்டம் |
% |
I0 : அளவிடப்பட்ட மதிப்பை வழங்கவும் (100%) |
0.30 |
பாஸ் |
|
kW |
P0: அளவிடப்பட்ட மதிப்பை வழங்கவும் (100%) |
0.186 |
|||
|
% |
I0 : அளவிடப்பட்ட மதிப்பை வழங்கவும் (105%) |
1.15 |
|||
|
kW |
P0: அளவிடப்பட்ட மதிப்பை வழங்கவும் (105%) |
0.268 |
|||
|
/ |
சுமை இழப்புக்கான சகிப்புத்தன்மை ± 15% |
/ |
|||
|
5 |
சுமை இழப்புகள், மின்மறுப்பு மின்னழுத்தம், மொத்த இழப்புகள் மற்றும் செயல்திறன் |
/ |
t: 85 டிகிரி மின்மறுப்புக்கான சகிப்புத்தன்மை ± 7.5% மொத்த சுமை இழப்புக்கான சகிப்புத்தன்மை ± 8% |
/ |
பாஸ் |
|
% |
Z%: அளவிடப்பட்ட மதிப்பு |
2.55 |
|||
|
kW |
Pk: அளவிடப்பட்ட மதிப்பு |
0.841 |
|||
|
kW |
Pt: அளவிடப்பட்ட மதிப்பு |
1.027 |
|||
|
% |
செயல்திறன் 98.94% க்கும் குறையாது |
99.01 |
|||
|
6 |
பயன்படுத்தப்பட்ட மின்னழுத்த சோதனை |
/ |
HV: 50KV 60S LV: 10kV 60s |
சோதனை மின்னழுத்தத்தின் சரிவு ஏற்படாது |
பாஸ் |
|
7 |
தூண்டப்பட்ட மின்னழுத்தம் தாங்கும் சோதனை |
/ |
பயன்பாட்டு மின்னழுத்தம் (KV): 69 |
சோதனை மின்னழுத்தத்தின் சரிவு ஏற்படாது |
பாஸ் |
|
காலம்(கள்): 60 |
|||||
|
அதிர்வெண் (HZ): 120 |
|||||
|
8 |
காப்பு எதிர்ப்பு அளவீடு |
GΩ |
HV-LV to Ground: LV-HV to Ground: தரையிலிருந்து HV&LV: |
102.8 79.5 77.3 |
பாஸ் |
|
9 |
கசிவு சோதனை |
/ |
பயன்பாட்டு அழுத்தம்: 20kPA |
கசிவு இல்லை மற்றும் இல்லை சேதம் |
பாஸ் |
|
காலம்: 12 மணி |
|||||
|
10 |
எண்ணெய் சோதனை |
கே.வி |
மின்கடத்தா வலிமை |
55.4 |
பாஸ் |
|
மிகி/கிலோ |
ஈரப்பதம் உள்ளடக்கம் |
9.8 |
|||
|
% |
சிதறல் காரணி |
0.00257 |
|||
|
மிகி/கிலோ |
ஃபுரான் பகுப்பாய்வு |
0.03 |
|||
|
/ |
வாயு குரோமடோகிராபி பகுப்பாய்வு |
/ |
04 பேக்கிங் மற்றும் ஷிப்பிங்
05 தளம் மற்றும் சுருக்கம்
ஒற்றை-கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி என்பது மின்சார விநியோக அமைப்பில் பரவலாகப் பயன்படுத்தப்படும் ஒரு வகையான முக்கியமான உபகரணமாகும். அதன் கச்சிதமான அமைப்பு, எளிதான பராமரிப்பு மற்றும் அதிக செலவு திறன் ஆகியவற்றிற்காக இது விரும்பப்படுகிறது. மின்சார அமைப்பில் அதன் முக்கிய பங்கு காரணமாக, மின்சார விநியோகத்தின் நிலைத்தன்மை மற்றும் பாதுகாப்பை உறுதி செய்வதற்காக ஒற்றை கட்ட நிரல் மின்மாற்றியை நல்ல இயங்கும் நிலையில் வைத்திருப்பது மிகவும் முக்கியம். எங்கள் நிபுணத்துவம் நம்பகமான, திறமையான மின் விநியோகத் தீர்வுகளை உறுதிசெய்கிறது, இது ஒவ்வொரு திட்டத்தின் தனிப்பட்ட தேவைகளைப் பூர்த்தி செய்கிறது.
