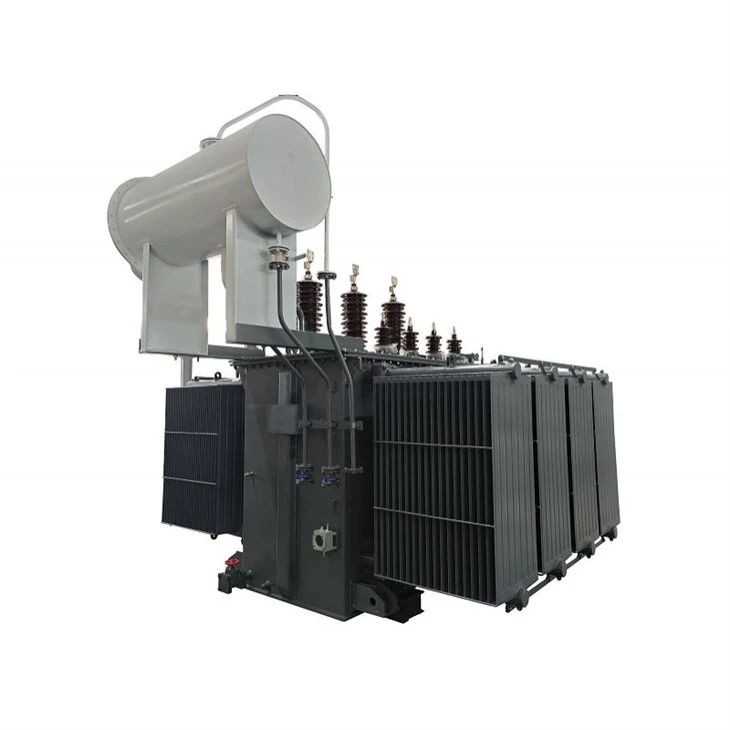

5 MVA இழுவை சக்தி மின்மாற்றி-22/6.6 kV|தென்னாப்பிரிக்கா 2025

01 பொது

1.1 திட்ட விளக்கம்

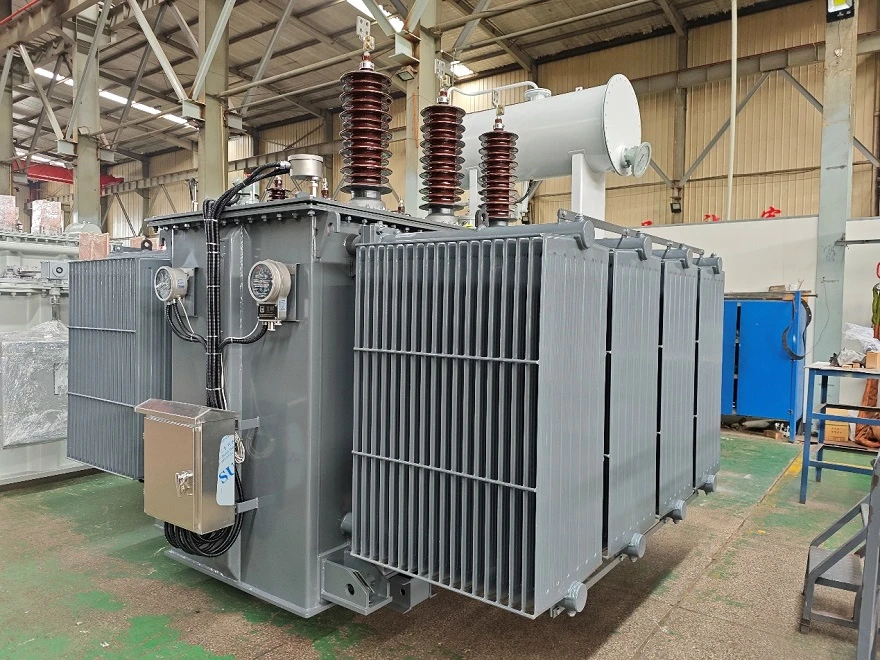

5 MVA இழுவை மின்மாற்றி 2025 இல் கனடாவிற்கு வழங்கப்பட்டது. மின்மாற்றியின் மதிப்பிடப்பட்ட ஆற்றல் ONAN குளிர்ச்சியுடன் 5000 kVA ஆகும். முதன்மை மின்னழுத்தம் ± 2*2.5% தட்டுதல் வரம்பில் (NLTC) 22 kV ஆகும், இரண்டாம் நிலை மின்னழுத்தம் 6.6 kV ஆகும், அவை Dyn11 இன் திசையன் குழுவை உருவாக்கியது.

தென்னாப்பிரிக்காவில் மின்னல் நிலைமைகள் (ஒரு வருடத்திற்கு ஒரு சதுர கிலோமீட்டருக்கு 12 கிரவுண்ட் ஃப்ளாஷ்கள்) மற்றும் கடுமையான உப்பு தெளிப்பு மற்றும் தொழில்துறை சூட் மாசுபாட்டிற்கு பதிலளிக்கும் வகையில், அதன் வடிவமைப்பு காப்பு பாதுகாப்பு மற்றும் அரிப்பு எதிர்ப்பை முழுமையாக கருதுகிறது. எரிபொருள் தொட்டி 6 மிமீ அல்லது அதற்கு சமமான தடிமன் கொண்ட எஃகு தகடுகளால் ஆனது, மேலும் கீழ் தட்டு தடிமன் 16 மிமீ அடையும். பெரிதும் மாசுபட்ட பகுதிகளில் பூச்சு தடிமன் 125 மைக்ரான்கள். மேலும், எரிபொருள் தொட்டி மற்றும் ரேடியேட்டர் கட்டமைப்பு வலிமை மற்றும் சீல் செயல்திறனை உறுதி செய்வதற்காக பொருத்தமான வெல்டிங் வடிவமைப்பை ஏற்றுக்கொள்கிறது.

முக்கிய செயல்பாட்டு உள்ளமைவின் அடிப்படையில், மின்மாற்றியில் NLTC இல்லை{0}}லோட் டேப்{1}}சேஞ்சர் பொருத்தப்பட்டுள்ளது, இது ±2×2.5% மின்னழுத்த ஒழுங்குமுறை வரம்பை ஆதரிக்கிறது மற்றும் துல்லியமான மற்றும் பாதுகாப்பான மின்னழுத்த ஒழுங்குமுறையை உறுதிப்படுத்த பேட்லாக் செய்யக்கூடிய செயல்பாட்டைக் கொண்டுள்ளது. குறைந்த-மின்னழுத்த முறுக்கு, 27% வரையிலான மொத்த மின்னழுத்த ஹார்மோனிக் சிதைவைத் தாங்கும், இது சிக்கலான பவர் கிரிட் சூழல்களுக்கு ஏற்றது. முறுக்கு, தவறான மின்னோட்டங்களைத் தாங்கும் போதுமான இயந்திர வலிமையைக் கொண்டுள்ளது, மேலும் நேரடிப் பகுதியானது 3500மிமீ கிரவுண்ட் கிளியரன்ஸ் கொண்டது, உயர் மின்னழுத்த பாதுகாப்பான செயல்பாட்டுத் தரங்களுக்கு இணங்குகிறது. இதற்கிடையில், உபகரணங்களில் ஒற்றை-ஃப்ளோட் கேஸ் ரிலே (அலாரம் மற்றும் ட்ரிப் தொடர்புகளுடன்), ஓவர்லோட் தெர்மல் ரிலே (சுற்றுப்புற வெப்பநிலை இழப்பீடு, பயண வெப்பநிலை 115 டிகிரியில் அமைக்கப்பட்டுள்ளது), டயல்-வகை எண்ணெய் மேற்பரப்பு தெர்மோமீட்டர் (சரிசெய்யக்கூடிய தொடர்பு அமைப்பு) மற்றும் 90 டிகிரியில் அழுத்தத்தை சரிசெய்யக்கூடிய வால்வு 90 டிகிரியில் செயல்படும் நிலை போன்ற பல பாதுகாப்பு சாதனங்கள் உள்ளன. அசாதாரணங்களுக்கு விரைவாக.

1.2 தொழில்நுட்ப விவரக்குறிப்பு

5000kVA இழுவை மின்மாற்றி விவரக்குறிப்புகள் வகை மற்றும் தரவு தாள்

1.3 வரைபடங்கள்

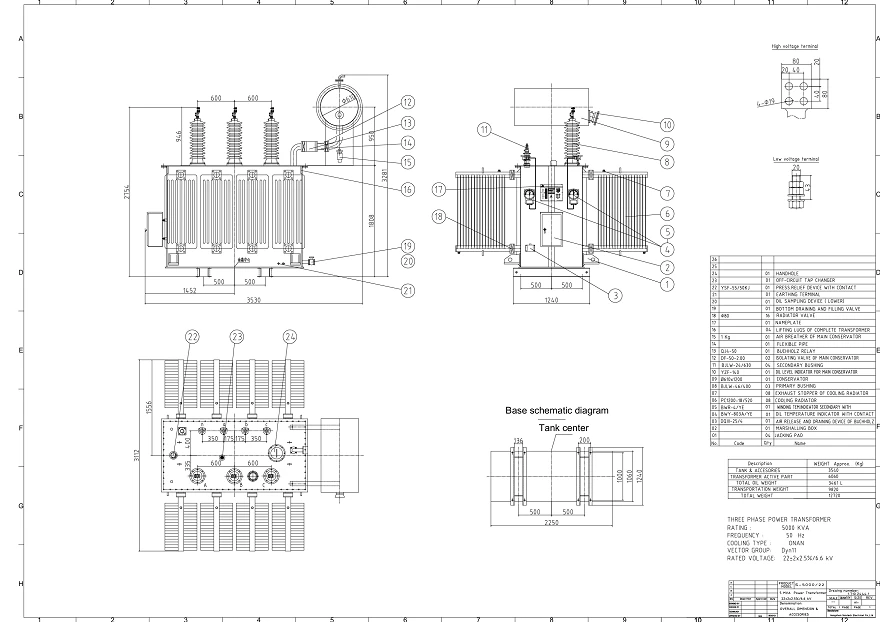

5000 kVA இழுவை மின்மாற்றி வரைபடம் வரைதல் மற்றும் அளவு.

02 உற்பத்தி

2.1 கோர்

மின்மாற்றி மையமானது இழுவை மின்மாற்றியின் மைய காந்த சுற்று ஆகும். உயர்-ஊடுருவக்கூடிய சிலிக்கான் ஸ்டீல் லேமினேஷன்களில் இருந்து கட்டமைக்கப்பட்டுள்ளது, இது குறைந்த ஆற்றல் இழப்புடன் மாற்று காந்தப் பாய்ச்சலைத் திறமையாகச் செலுத்துகிறது. இரயில் போக்குவரத்தின் கோரும் நிலைமைகளின் கீழ் நம்பகமான மின்மாற்றம் மற்றும் நிலையான செயல்பாட்டிற்கு இது மிகவும் முக்கியமானது.



2.2 முறுக்கு

இழுவை மின்மாற்றிகளில் தொடர்ச்சியான வட்டு முறுக்கு ஒரு முக்கிய சுருள் வகையாகும். திருப்பங்களுக்கு இடையில் சாலிடர் மூட்டுகள் இல்லாமல் ரேடியல் டிஸ்க்குகளின் தொடரில் செவ்வக கடத்திகளை முறுக்குவதன் மூலம் இது உருவாகிறது. இந்த வலுவான இயந்திர அமைப்பு விதிவிலக்கான குறுகிய{2}}சுற்று வலிமையையும் திறமையான வெப்பச் சிதறலையும் வழங்குகிறது, இது அடிக்கடி சுமை ஏற்ற இறக்கங்களின் கீழ் நம்பகமான செயல்பாட்டிற்கு இன்றியமையாதது.



2.3 தொட்டி

இழுவை மின்மாற்றிக்கான பாதுகாப்பு உறை மற்றும் ஒருங்கிணைந்த குளிரூட்டும் அமைப்பாக தொட்டி செயல்படுகிறது. அதிர்வுகள் மற்றும் தாக்கங்களைத் தாங்கும் வகையில் இது இயந்திர ரீதியில் வலுவானது, அதே சமயம் அதன் வடிவமைப்பு வெப்பச் சிதறலை மேம்படுத்தி, மைய மற்றும் முறுக்குகள் பாதுகாப்பான வெப்பநிலையில் செயல்படுவதை உறுதிசெய்கிறது, தேவைப்படும் சேவை நிலைமைகளின் கீழ் நம்பகத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது.



2.4 இறுதி சட்டசபை

இறுதி அசெம்பிளி என்பது கோர், முறுக்குகள் மற்றும் தொட்டியை ஒரு முழுமையான மற்றும் நம்பகமான இழுவை மின்மாற்றியில் ஒருங்கிணைக்கும் முக்கியமான செயல்முறையாகும். இது துல்லியமான இயந்திர சீரமைப்பு, மின்சார ஒருமைப்பாடு மற்றும் எண்ணெய்{1}}இறுக்கமான சீல் ஆகியவற்றை உறுதிசெய்கிறது, இதன் விளைவாக ரயில்வே செயல்பாட்டின் கோரும் நிலைமைகளின் கீழ் குறிப்பிட்ட செயல்திறனை வழங்கும் திறன் கொண்ட ஒரு வலுவான அலகு உருவாகிறது.





03 சோதனை

இந்த இழுவை மின்மாற்றி அதன் மின் ஒருமைப்பாடு, செயல்பாட்டுத் திறன் மற்றும் நீண்ட கால நம்பகத்தன்மை ஆகியவற்றைச் சரிபார்க்க வழக்கமான, வகை மற்றும் சிறப்பு சோதனைகளின் விரிவான தொடர்களுக்கு உட்பட்டுள்ளது. எண்ணெய் பகுப்பாய்வில் மின்கடத்தா வலிமை, இழப்புகள், விகிதம், இன்சுலேஷன் மற்றும் வாயுவை உள்ளடக்கிய கடுமையான சோதனை முறையானது, யூனிட்டின் செயல்திறன் விவரக்குறிப்புகளுடன் முழுமையாக இணங்குவதையும் ரயில்வே சேவையை கோருவதற்கான அதன் தயார்நிலையையும் உறுதிப்படுத்துகிறது.

04 பேக்கிங் மற்றும் ஷிப்பிங்

4.1 பேக்கிங்

டிராக்ஷன் டிரான்ஸ்பார்மரின் பேக்கேஜிங் போக்குவரத்து மற்றும் சேமிப்பகத்தின் போது அதிகபட்ச பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. தனிப்பயனாக்கப்பட்ட பிரேசிங் கொண்ட வலுவான, வானிலை எதிர்ப்பு கட்டமைப்பைப் பயன்படுத்தி, இயந்திர அதிர்ச்சிகள், அதிர்வுகள் மற்றும் சுற்றுச்சூழல் காரணிகளுக்கு எதிராக அலகு ஒருமைப்பாட்டை உறுதிசெய்கிறது, நிறுவல் தளத்தில் பாதுகாப்பான வருகைக்கு உத்தரவாதம் அளிக்கிறது.



4.2 கப்பல் போக்குவரத்து

இந்த இழுவை மின்மாற்றியின் ஏற்றுமதி CIF (செலவு, காப்பீடு மற்றும் சரக்கு) விதிமுறைகளின் கீழ் செயல்படுத்தப்படுகிறது, இது ஒரு விரிவான போர்ட்டை{0}}போர்ட் லாஜிஸ்டிக்ஸ் தீர்வை வழங்குகிறது. தென்னாப்பிரிக்காவின் டர்பன் துறைமுகத்திற்கு யூனிட்டைப் பாதுகாப்பாக வழங்குவதற்கான முழு செயல்முறையையும் எங்கள் பொறுப்பு உள்ளடக்கியது. ஏற்றுமதி சுங்க அனுமதியை நிர்வகித்தல், முக்கிய கடல் சரக்கு சேவையைப் பாதுகாத்தல் மற்றும் முழு சரக்குக் காப்பீட்டை ஏற்பாடு செய்தல், தொடர்புடைய அனைத்து செலவுகளும் இதில் அடங்கும். இந்த அணுகுமுறை வாடிக்கையாளருக்கு கணிசமான உறுதியையும் இடர் குறைப்பையும் வழங்குகிறது, முக்கிய உபகரணங்கள் இலக்கு துறைமுகத்தில் வெளியேற்றப்படும் வரை சர்வதேச கடல் போக்குவரத்து முழுவதும் எங்களால் தொழில் ரீதியாக நிர்வகிக்கப்படுவதை உறுதி செய்கிறது.





05 தளம் மற்றும் சுருக்கம்

சக்தி உலகின் மையத்தில், ஸ்திரத்தன்மை மற்றும் செயல்திறன் ஆகியவை நித்திய நோக்கங்களாகும். எங்கள் இழுவை மின்மாற்றிகள் துல்லியமான சாதனங்கள் ஆகும், அவை மின்சார ஆற்றலை சக்திவாய்ந்த சக்தியாக மாற்றுகின்றன, ஆனால் பாதுகாப்பு, நேரமின்மை மற்றும் நம்பிக்கையைக் கொண்டு செல்லும் மூலக்கல்லாகும். ஆரம்ப வடிவமைப்புக் கருத்து முதல் இறுதிக் கண்டிப்பான சோதனை வரை, ஒவ்வொரு தொடக்கத்திலும்{2}}ஒவ்வொரு பயணத்திலும், நாங்கள் அமைதியான மற்றும் சக்திவாய்ந்த ஆதரவை வழங்க முடியும் என்பதை உறுதிசெய்வதற்காக மட்டுமே ஒவ்வொரு விவரத்திலும் சிறந்து விளங்குவதற்கான எங்கள் இடைவிடாத நாட்டம்.

எங்கள் தயாரிப்புகளைத் தேர்ந்தெடுப்பது என்பது நம்பகமான நீண்ட கால-கூட்டாளரைத் தேர்ந்தெடுத்துள்ளீர்கள். சிறந்த தொழில்நுட்பம், நம்பகமான தரம் மற்றும் அனைத்து-சுற்றுச் சேவைகள் மூலம் உங்களுடன் இணைந்து நவீன போக்குவரத்தின் எதிர்காலத்தை இயக்குவோம், ஒவ்வொரு இணைப்பையும் முழு ஆற்றல் மிக்கதாக மாற்றுவோம்.
